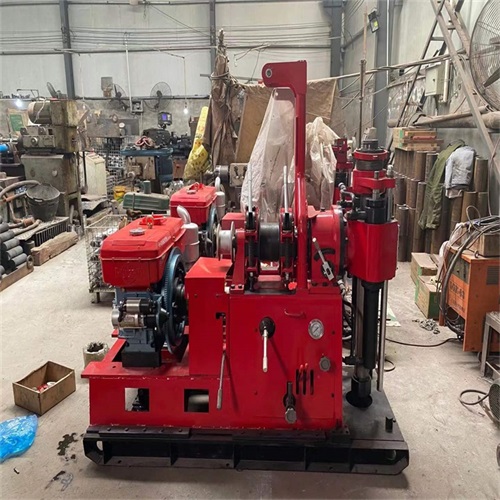

GXY-2Q型巖芯鉆機布局合理、結構緊湊，操作簡單、可拆性好，便于搬遷、修理方便。主要用于地表及坑道對固體礦床的金剛石、合金鉆探，可用于工程地質勘察及地下水勘探，淺層石油，探礦、天然氣勘探、水文、水井、堤壩灌注、坑道通風、排水鉆探等工程孔鉆進以及小型鉆機灌注樁孔鉆進施工等。

GXY-2Q型鉆機詳細參數：

鉆進深度0~250m鉆桿直徑Φ42mm,Φ50mm,Φ60mm

鉆孔傾角0-360°鉆機外形尺寸（長寬高）1860*780*1480mm

鉆機重量（不包括動力）800kg主動鉆桿六方帶槽53*Φ59*4500mm

立軸轉速

動力機轉速（r/min）14601800

正轉低速（r/min）43:74:117:16253:92:145:200

正轉高速（r/min）203:352：556：768250:435:668:947

反轉（r/min）33:15947:196

回轉器

立軸行程500mm立軸大扭矩2500N.m

立軸大起拔力49kn立軸大加壓力35kn

大起重力（低速單繩）25kn卷筒轉速34:59:94:129r/min

卷場機

鋼絲繩提升速度（單繩單層）0.38;0.66;1.05;1.44m/s

鋼絲繩規格Φ12.5mm

卷筒容繩量30mm

移動裝置

移動油缸行程465mm

鉆機離開孔口距離330mm

油泵

油泵規格CB-FC16-FL型

轉速500-2500r/min

排量16ml/r

GXY-2Q型鉆機主要特點：

1、具有油壓自動進給機構，提高鉆進效率，減輕工人勞動強度。

2、卷?yè)P(yáng)機加裝保持架，形成雙面支撐星輪的結構，可承受強烈沖擊

3、立軸箱四組軸承，回轉器有足夠剛性應對碎石層，卵石層等復雜地質條件

4、本機采用錐度離合器，具有傳遞扭矩大，操作方便，免維護的突出特點
