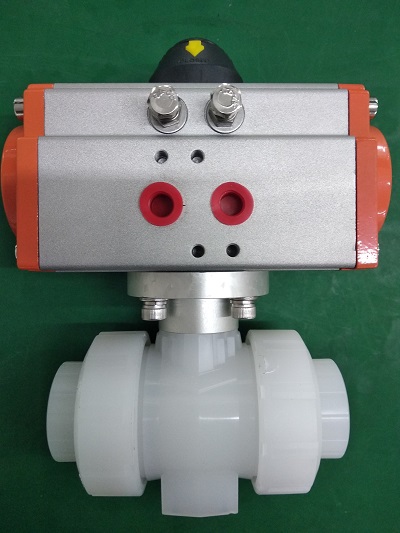

ZHIXIN/智昕氣動PVDF球閥

ZHIXIN/智昕氣動PVDF球閥

使用范圍有結構特點： 適用于帶腐蝕性介質的輸送過程的截流， 根據PVDF材質溫度-20℃～140℃、-全部零件采用PVDF注塑件組裝成型， 耐腐蝕性能優良。 密封圈采用F4。耐腐性能優異，延長使用壽命。轉動靈活、使用方便。

概述：
 氣動PVDF球閥采用雙由令承插連接，不須使用特殊工具即可快速裝配，具有結構緊湊、耐磨損、容易拆卸、方便檢修、維護簡單易行等優點。氣動PVDF球閥閥體材質衛生無毒、耐腐蝕性強、重量輕、應用范圍廣，例如：純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。
產品特點
1、氣動PVDF球閥采用雙向雙由令結構，可同時當由令及閥門使用，可在前段設備管路不必停工的狀態下，關閉球閥，卸下由令，進行后段工程維修。2、氣動PVDF球閥閥體具有優良的耐化學腐蝕性能，在由令端有FPM或EPDM ";O";環，配合PTFE墊座之使用，能防止多數化學物質之腐蝕。3、墊座松緊可做適度調整。管壁平潔光滑，輸送流體時具有較小的磨擦阻力和附著力。4、氣動UPVC球閥阻燃性能為自熄性。低熱傳導性能，約為鋼材的1/200。重量輕，相當于鋼管1/5，銅管的1/6。 5、介質中重離子含量達超純水標準，衛生指標符合國家衛生標準要求。 6、優異的耐老化和抗紫外線性能，使正常使用壽命比其它管道系統均有很大的延長。
氣動執行器
采用新型ATD系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠。1、齒輪式雙活塞，輸出力矩大，體積小。2、氣缸選用鋁金材料，重量輕、外形美觀。3、可在頂部、底部安裝手動操作機構。4、齒條式連接可調節開啟角度、額定流量。5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。6、IS05211標準連接為產品的安裝更換提供了方便。7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門的同步精度。
技術參數和性能
氣動PVDF球閥執行器技術參數

類   型：雙作用活塞式、彈簧復位式

公稱通徑：DN15～100mm

氣源壓力：雙作用：2-8bar/單作用：4-8bar

公稱壓力：PN1.0MPa

輸出力矩：雙作用：4N·M～10560N·M

閥軸材質：UPVC、CPVC、PP、PVDF、ABS單作用：7N·M～2668N·M

閥體材質：UPVC、CPVC、PP、PVDF、ABS

工作溫度：常溫型：-20℃～80℃（丁腈橡膠O型圈）

球體材質：UPVC、CPVC、PP、PVDF、ABS

高溫型：：-20℃～160℃

閥座：密封PTFE

動作范圍0～90°±5°

溫   度：0℃～+60℃

接口螺紋：GTD40～GTD83    G1/8″

連接方式：雙油令、法蘭GTD110～GTD350/ATD52～240   G1/4″

適用介質：食品工業、石化和與PVC相匹配的各種流體

閥位信號定位器：4～20mA/

回信器：全開全關信號

規格 : DN15-DN100
適用介質 : 水、化工 ;
類型(通道位置) : 管道 ;
零部件及配件 : 執行器,閥體 ;
形態 : 球式 ;
流動方向 : 單向 ;
工作溫度 : 常溫 ;
壓力環境 : 常壓 ;
密封形式 : 軟密封型 ;
材質 : PVDF ;
加工定制 : 是 ;
特   點：結構緊湊、體積小、重量輕、安裝方便

附件選項
根據不同控制和要求可選擇下列附件：回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。手輪機構：轉動手輪機構，可實現手動開、關閥。電氣定位器：輸入4～20mA信號,實現閥門調節功能。
