深圳威固特VGT-4000SJH硅村底LED超聲波清洗機

由來：

硅襯底LED技術打開了我國LED產業自主發展的空間，生態圈已初步形成，并具備了大規模產業能力。

目前國際上商品化的GaN基LED均是藍寶石襯底或Sic襯底上制造的。但，通常GaN基材料和器件外層主要生長在藍寶石襯底上。藍寶石襯底有許多優點：首先，藍寶石襯底的生產技術成熟、器件質量好；其次，藍寶石的穩定性好，能夠運用在高溫生長過程中；最后，藍寶石的機械強度高，易于處理和清洗。

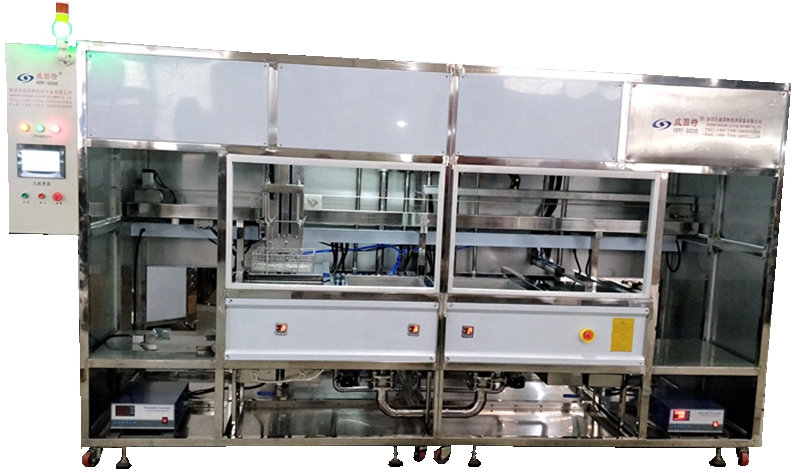

深圳威固特VGT-4000SJH自動智能式超聲波清洗機：

該清洗機是專為硅襯底LED清洗而設計的超聲波清洗設備。整個工藝流程使用PLC編程控制，可根據清洗工藝要求，靈活設置動作參數。采用全自動化運行過程，清洗效果好，溶劑保持潔凈時間長，實現清洗流程的自動化作業，降低操作人員勞動強度，提高設備的生產能力和清洗效果。

深圳威固特VGT-4000SJH自動智能式超聲波清洗機各部分功能：

1. 清洗槽：工件在清洗槽進行清洗，可將工件表面及縫隙中的油污、粉塵、指紋、汗漬等離子型污垢震落；

2. 漂洗槽：工件放入清洗槽后純水進行漂洗；

3. IPA槽：把殘留在工件上的水經IPA脫除；

4. 進排液管路裝置：用于進水與排放洗劑；

5. 過濾系統：從儲液槽中泵抽取經過濾器過濾后，使清潔的溶液重新流回至清洗槽內；

6. 電器控制面板：控制整機的電氣部分，集中控制清洗機的各項功能，保證整機功能的實現。

深圳威固特VGT-4000SJH自動智能式超聲波清洗機清洗工藝流程和配置：

清洗工藝流程：

上料→洗劑清洗→RO清洗→RO清洗→IPA脫水→下料。

上下料裝置：

上料方式：以人工將洗籃放置在上料位，裝好工件，上料位有感應器控制定位。

下料方式：單臂機械手將洗籃放在下料位,下料位有感應器提醒人取籃。

全自動機械臂部分：

1、機械臂結構組成

單臂型機械臂由機架、機械臂傳動系統、吊臂、電氣控制裝置等組成。

2、機械臂基本結構及工作原理

機架：全不銹鋼制作的支撐架結構，焊接在設備底盤上，以保證機械強度及機械臂的穩定性。頂部安裝有水平橫移導軌。

橫移傳動系統：采用步進電機配合同步輪和同步帶傳動結構傳動。PLC程序控制動作。保證橫移動作的相對精度和穩定性。

提升傳動機構：采用步進電機配合鏈輪鏈條傳動，直線導軌制作的支撐結構，PLC程序控動作。保證升降動作的平穩可靠。

不銹鋼吊臂：設有不銹鋼吊臂，四掛鉤定位設計。主吊臂采用螺栓固定在機械臂安裝座上。全不銹鋼結構設計。

電氣控制裝置：采用日本松下可編程序控制器控制機械臂動作。

深圳威固特公司溫馨提示：運輸與安裝：

搬運方法：搬運時應平起平落，垂直方向傾斜度不得超過30°，不能碰撞機器。

安裝位置：機器應安裝在通風干燥的地方，其環境溫度、濕度不應過高，機體應平穩位置，距離墻應有適當距離（建議大于1m），以便機器的通風散熱及維護方便。
