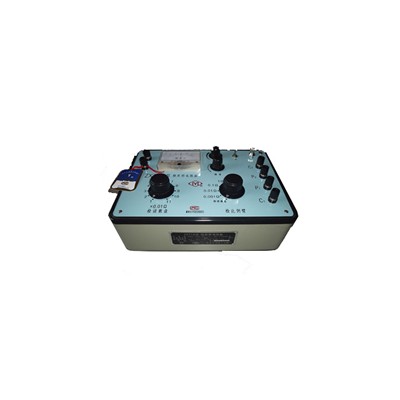

ZX71A雙橋檢定標準器

一、用途

  本檢雙橋電阻箱（以下簡稱電阻箱），是專為各基層檢定單位和生產單位檢定攜帶型雙橋而設計制造。

  使用本電阻箱，可避免過去在檢定中多次換接標準電阻和過度電阻的麻煩，又可省去計算量程系數的麻煩，從而大大簡化了操作和計算，提高檢定效率，同時確保了檢定結果的準確性。

  該電阻箱精度是0.02級，所以檢定0.1級及0.1級以下的電橋，不必引入誤差更正值，被檢定的電橋得出全量程誤差，即可得出合格與否的結論，迅速完成檢定工作。

  本電阻箱還可作為0.001Ω～10Ω的標準電阻和0.01Ω～0.11Ω非十進過度電阻使用。

  本電阻箱還附設了檢流計，該檢流計采用集成電路放大器，具有可調節靈敏度，不需外配臨界電阻，過載能力強、抗沖擊，阻尼時間短，讀數方便、準確、穩定，是直流電橋、電位差計的理想指零儀。

二、主要技術指標

1、電阻箱部分

1.1、阻值范圍：

“檢比例臂”盤：0.001Ω、0.01Ω、0.1Ω、1Ω、10Ω五檔

“檢讀數盤”：0.01×（1～11）Ω，既從0.01Ω～0.11Ω；

1.2、準確度等級：

1.3、參考溫度：20±1；

1.4、標稱使用溫度：20±10；

1.5、使用環境相對濕度：≤80％。；

1.6、導線與外殼之間的絕緣電阻≥500MΩ；

1.7、導電線路與外殼間的絕緣強度能承受頻率50HZ正弦波交流電壓500V，歷時1分鐘不擊穿；

1.8、外形尺寸：280mm×200mm×130mm；

1.9、重量：＜2kg。

2、檢流計部分：

2.1、最高分辨率：2.5μV/格

2.2、阻尼時間：＜4秒

2.3、電氣調零：＞±20格

2.4、溫度系數：≤0.5 /格

2.5、零電壓漂移：≤1.5μV/4小時
