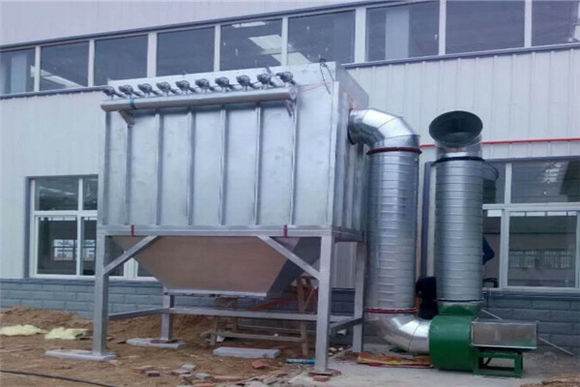

木工粉塵脈沖布袋除塵器內部結構圖

木工粉塵脈沖布袋除塵器內部結構圖工作原理：

含塵氣體由除塵器下部進氣管道,經導流板進入灰斗時,由于導流板的碰撞和氣體速度的降低等作用,粗粒粉塵將落入灰斗中,其余細小顆粒粉塵隨氣體進入濾袋室,由于濾料纖維及織物的慣性、擴散、阻隔、鉤掛、靜電等作用,粉塵被阻留在濾袋內,凈化后的氣體逸出袋外,經排氣管排出。濾袋上的積灰用氣體逆洗法去除,清除下來的粉塵下到灰斗,經雙層卸灰閥排到輸灰裝置。濾袋上的積灰也可以采用噴吹脈沖氣流的方法去除,從而達到清灰的目的,清除下來的粉塵由排灰裝置排走。濾袋采用壓縮空氣進行噴吹清灰，清灰機構由氣包、噴吹管和電磁脈沖控制閥等組成。過濾室內每排濾袋出口頂部裝配有一根噴吹管，噴吹管下側正對濾袋中間設有噴吹口，每根噴吹管上均設有一個脈沖閥并與壓縮空氣氣包相通。清灰時，電磁閥打開脈沖閥，壓縮空氣經噴由清灰控制裝置（差壓或定時、手動控制）按設定程序打開電磁脈沖噴吹，壓縮氣體以短促的時間按次序通過各個脈沖閥經噴吹管上的噴嘴誘導數倍于噴射氣量的空氣進入濾袋，形成空氣波，使濾袋由袋口至底部產生急劇的膨脹和沖擊振動，造成很強的清灰作用，抖落濾袋上的粉塵。

 木工粉塵脈沖布袋除塵器內部結構圖
