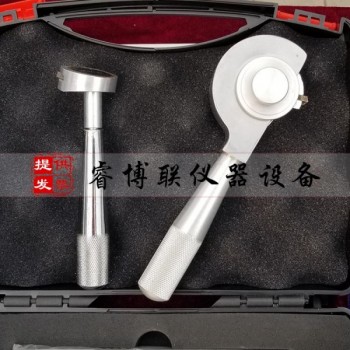

QFH-A漆膜劃格器附著力測試儀

QFH-A漆膜劃格器附著力測試儀 漆膜劃格器 多用型旋轉式三合一百格刀

符合標準：

1、根據ISO2409-1992標準設計制造的。

2、適用于GB/T9286-98、BS 3900 E6/ASTM D3359。

特點：

用于均勻劃出一定規格尺寸的方格，通過評定方格內涂膜的完整程度來評定涂膜對基材附著程度，以‘級’表示。它主要用于有機涂料劃格法附著力的測定，不僅適用于實驗室，也可用于各種條件下的施工現場。

用途：

該儀器主要適用于有機涂料劃格法附著力的測定。不僅適用于實驗室，也可用于各種條件下的施工現場。

工作原理和適用范圍：

該儀器以一定規格的工具，將涂層做格陣圖形切割并穿透，劃格完成的圖形按六級分類，評定涂層從底材分離的抗性。

技術指標：

1、多刃切割刀間距分別為：1+0.01mmL，2+0.01mm，3+0.01mm。

2、多刃切割刀齒頂直線度分別為：≯0.003mm≯0.006mm。

3、多刃切割刀工作齒尖寬度：≯0.05mm。

4、刀齒間距：

1mm刀片:漆膜厚度：60um以下

2mm刀片:漆膜厚度：120um以下

3mm刀片:漆膜厚度：120um以上

操作與使用方法：

1、試片必須按ISOR1514及ISO2808的規定制備。

2、將試片放置在有足夠硬度的平板上。

3、手持劃格器手柄，使多刃切割刀垂直于試片平面。

4、以均勻的壓力，平衡的不顫動的手法和20-50mm/S的切割速度割劃。

5、將度片旋轉90°，在所割劃的切口上重復以上操作，以使形成格陣圖形。

6、用軟毛刷測格陣圖形的兩對角線輕輕地向后5次，向前5次的刷試片。

7、試驗至少在試片的三個不同位置上完成，如果三個位置的試驗結果不同，應在多于三個位置上重復試驗，同時記錄全部結果。

8、如需更換多刃切割刀，可用螺絲刀將刀體上兩個螺絲旋松，換上所用的刀，把刀刃口部位貼向手柄一側，將螺絲旋緊。

注意事項：

1、所有切口應穿透涂層，但切入底材不得太深。

2、如因涂層過厚和硬而不能穿透到底材，則該試驗無效，但應在試驗報告中說明。

3、在特殊情況下或有特殊要求時須配合膠帶法測定。膠帶一般是25mm寬的半透明膠帶，背材為聚酯薄膜或醋酸纖維。將膠帶貼在整個劃格上，然后以zui小角度撕下，結果可根據漆膜表面被膠落面積的比例來求得。

4、試驗應在溫度23±2℃和相對濕度50±5％中進行。

附著力測試標準：

ISO等級；ASTM等級；測試結果

0：5B；切口的邊緣完全光滑，格子邊緣沒有任何剝落。

1：4B；在切口的相交處有小片剝落，劃格區內實際破損不超過5%。

2：3B；切口的邊緣和/或相交處有被剝落，其面積大于5%，但不到15%。

3：2B；沿切口邊緣有部分剝落或整大片剝落，及/或者部分格子被整片剝落。被剝落的面積超過15%，但不到35%。

4：1B；切口邊緣大片剝落/或者一些方格部分部分或全部剝落，其面積大于劃格區的35%，但不超過65%。

5：0B；超過上一等級。
