QHQ-A便攜鉛筆硬度計

QHQ-A便攜鉛筆硬度計 便攜式鉛筆劃痕試驗儀 臺式手搖鉛筆硬度計

一、用途

涂膜硬度是涂料制造、涂料使用（涂表）行業進行質量認定的必測指標。鉛筆劃痕法測試涂膜硬度是八十年代以來被國際普遍采用的測試方法。我國也已在涂料的發展研究和工業生產中推廣這種測試方法。本儀器是根據*標準“涂膜硬度鉛筆測定法”《GB/T6739----1996》第2  3  條手工操作法而設計制造的。儀器即可在實驗室使用，也可用也施工現場，并能在任意方向上對涂膜硬度進行檢定。

二、結構及工作原理（參考附圖）

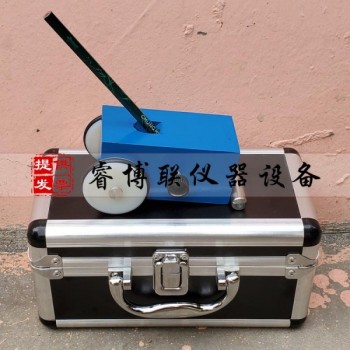

儀器為機械式，三點接觸被測表面(二點為輪，一點為鉛芯)始終保證鉛筆與被測表面形成45° 夾角，用于推動儀器運動，即可完成測試過程。

三、使用要求

1、GB1279---79{漆膜一般制備法}制備驗件三塊，一般為平滑馬口鐵板120*50*(0.2—0.3)mm,或產品另行規定的底材尺寸。

2、實驗條件；按產品標準規定或施工要求的條件進行。

四、使用方法

1、準備；用削筆刀將鉛筆削至露出柱形鉛芯5---6MM（切不可松動或削傷筆芯）握住筆芯使其與 “No:400” 砂紙面成90°夾角，并在砂紙上不停劃圈，以摩擦筆芯端面平整邊緣銳利的鉛芯為止（邊緣不得有破碎或缺口）鉛筆每使用一次后面旋轉180°再使用，或重磨后再用。

2、操作：儀器放在平整的工作臺上，將墊塊放在儀器下部，將削好的鉛筆插入儀器主體孔內，鉛筆棱邊接觸到工作臺，即旋緊螺釘。

3、將儀器放在被測試板上，用力（此力大小或使鉛芯端緣破碎或犁傷圖膜），以每秒約1mm的速度向前推進。從zui硬的鉛筆開始，每級鉛筆犁五道3mm長的痕跡，直至找出都不犁傷涂膜的鉛筆為止，此鉛筆的硬度即代表所測涂膜的鉛筆硬度。

五、齊套

每臺儀器配置墊塊壹個，中華牌高級繪圖鉛筆1套（6H——6B）。

注：鉛筆用完后可在當地購買。
