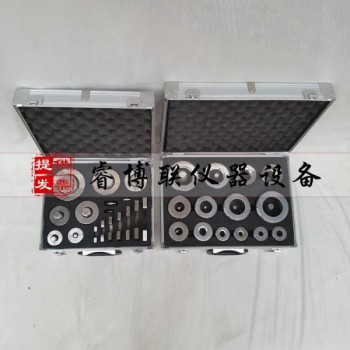

JG3050-L45電工套管量規 塑料管量規

JG3050-L45電工套管量規 絕緣電工套管量規 塑料管材量規 硬質套管量規

一、電工套管量規依據標準：

套管zui大外徑檢測按JG3050-1998中6.3.1條進行。取三根長度為1000mm的套管，選定相應的量規，測定相應規格套管時，量規應能在其自重作用下通過套管。7.2.4套管zui小外徑檢測按JG3050-1998中6.3.2條進行。取三根長度為1000mm的套管。1)硬質套管按規范選擇量規，測定相應規格套管時，在無任何外力作用下，套管不能通過量規。2）半硬質套管和波紋套管按規范選擇量規，在無任何外力作用下，套管不能通過量規。7.2.5套管zui小內徑檢測按JG3050-1998中6.3.3條進行。取三根長度為1000mm的套管，硬質套管按規范選擇量規，測定相應規格套管時，量規應能在其自重作用下通過套管。半硬質套管和波紋套管用游標卡尺測量其內徑，沿每根套管圓周均分測出3個值，三根套管共測得9個內徑值，要求每個測量值不應小于規范中規定的zui小內徑值。

二、電工套管量規技術參數：

1、JG3050-2硬質套管zui大外徑量規

JG3050-2硬質套管zui大外徑量規，《JG 3050-1998 電工套管》圖片2；

量規規格：16、20、25、32、40、50、63。

2、JG3050-3硬質套管zui小外徑量規

JG3050-3硬質套管zui小外徑量規，《JG 3050-1998 電工套管》圖片3；

量規規格：16、20、25、32、40、50、63。

3、JG3050-4半硬質套管zui小外徑量規

JG3050-4半硬質套管zui小外徑量規，《JG 3050-1998 電工套管》圖片4；

量規規格：16、20、25、32、40、50、63。

4、JG3050-5硬質套管zui小內徑量規

JG3050-5硬質套管zui小內徑量規，《JG 3050-1998 電工套管》圖片5；

量規規格：16、20、25、32、40、50、63。

5、JG3050-6螺紋量規

JG3050-6螺紋量規，《JG 3050-1998 電工套管》圖片6；

量規規格：16、20、25、32、40、50、63。
