GBT6671塑料管材劃線器（可做切片試驗）

GBT6671塑料管材劃線器（可做切片試驗）

一、塑料管材劃線器概述：

   縱向回縮率是塑料管材產品性能優劣的一項重要指標。它反映了塑料管材產品在熱影響下管材沿縱向塑性變化的穩定性能。它的測定對提高產品在使用過程中對氣溫的變化、日照以及其它熱源影響的承受能力，以及提高產品的使用年限都有著重要的意義。但由于縱向回縮率測定方法的多樣性，我們在檢測當中往往由于操作不當、或不注意要領，從而影響了檢測的準確度。

   測定熱塑性塑料管材縱向回縮率的試驗方法有兩種，一種是在液體中(方法A)，另一種是在空氣中(方法B)。是將規定長度的試樣，置于給定溫度下的加熱介質中保持一定的時間，測量加熱前后試樣標線間的距離.以相對原始長度的長度變化百分率來表示管材的縱向回縮率。

   劃線器就是在試樣上劃兩條相距100mm的圓周標線，使其一標線距任一端至少10mm。符合國標GB/T 6671-2001《熱塑性塑料管材縱向回縮率的測定》試驗規程。適用于直徑小于等于400mm的試樣，大于400mm的試樣可做切片試驗。

二、塑料管材劃線器技術參數：

1、劃線距離：100mm（松動螺絲可隨意調節）

2、劃線筆：任意（可是鉛筆、記號筆、油漆筆等）

3、試樣直徑：0-400mm

4、外形尺寸：550×420×250mm

5、重量：15KG

三、塑料管材劃線器試驗方法：

1、把劃線器放在合適的試驗場所，調整地腳螺絲使劃線器處于平衡位置不晃動。

2、截取試樣使試樣長度為200±20mm，再把試樣放在劃線器的四個轉動輪中央。

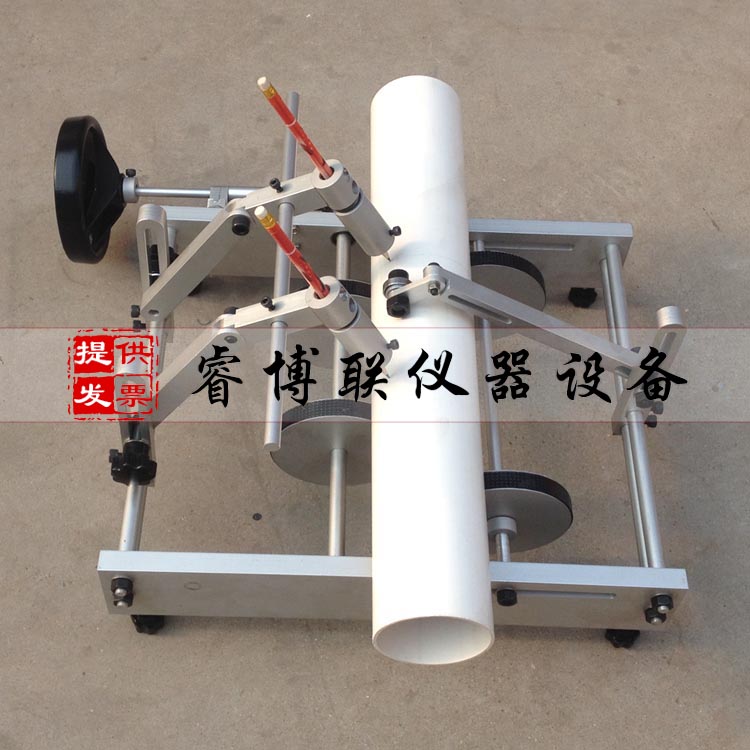

3、把劃線筆（可是鉛筆、記號筆、油漆筆等）裝在劃線器上面的固定架上面，調整劃線筆位置，使兩筆處于同一形態，并調整劃線筆筆尖位置，使兩筆尖之間的距離為100mm（保證兩標線間距為100mm）。

4、輕輕轉動手輪，這時試樣隨轉動輪轉動，試樣轉動一圈之后，劃線筆就在試樣上面畫出兩條平行的圓周標線。如果標線不清楚，可適當調整劃線筆的高度。然后，再反方向轉動手輪一圈回到開始位置，這時才能保證調整后畫出的標線與調整前重合。

5、取下試樣參照國標GB/T 6671-2001《熱塑性塑料管材縱向回縮率的測定》中試驗規方法A或B做回縮率試驗。

四、塑料管材劃線器試驗結果處理：

縱向回縮率T=︳L0-L︳/ L0×100

說明：我們給每段試樣劃兩條相距100mm的圓周標線，并使其一標線距試樣的任一端至少10mm。劃好線之后我們應該再測量一次并以測量結果作為原始標距。把烘箱設定到要求的150℃，當烘箱達到規定溫度后，我們放入準備好的試樣。再測量一次并以測量結果作為原始標距。把烘箱設定到要求的150℃，當烘箱達到規定溫度后，我們放入準備好的試樣。這里需要注意的是當我們把試樣放入之后，烘箱應該在15min之內重新回升到設定的溫度。因此我們不能過多的放入試樣，應該在烘箱能夠承受的范圍之內，而且動作要稍微迅速一點，不至于烘箱內的溫度過于降低。這里放置試樣一共有兩種方法：*種懸掛試樣，把試驗懸掛于烘箱內，此懸掛點應在距離標線的Z遠端，且試樣不得觸及烘箱底和壁。第二種平放試樣，則應該把試樣放于墊有一層滑石粉的平板上面，再放入烘箱。這里我們把兩組試樣懸掛于烘箱內進行加熱，另兩組則平放于烘箱內進行加熱。關閉烘箱，當烘箱溫度回升到150℃時開始記時。這里根據要求需要放置60分鐘。60分鐘后，我們將試樣從烘箱中取出，把懸掛的兩組試樣一組平放于一光滑的木制臺面上，一組則放于一光滑的花崗巖臺面上。另外兩組也同樣分別放置。等待試樣完全冷卻至（23±2）℃時，我們來測量標線間的Z大或Z小距離，這里我們應該進行多次測量，選擇li使它相對于原始標距變化Z大的那個值，然后進行計算。
