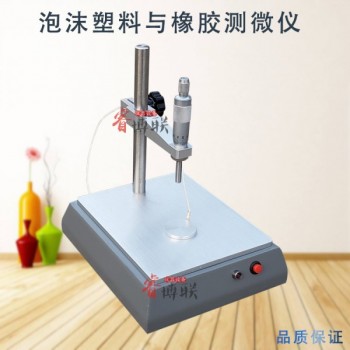

GBT6342-X泡沫塑料與橡膠測微儀 線性尺寸測定儀

GBT6342-X泡沫塑料與橡膠測微儀 線性尺寸測定儀 板尺寸穩定性測定儀

一、用途

泡沫塑料與橡膠測微儀是依據GB/T 6342-1996《泡沫塑料與橡膠線性尺寸的測定》和ISO 1923-1981《泡沫塑料與橡膠一線性尺寸的測定》標準設計制造的，該產品適用于泡沫塑料與橡膠片、塊厚度尺寸的測定。

二、主要技術參數

1.千分尺量程：0-25mm；Z小分度值：0.01mm（有數顯可選）

2.測量壓板厚度：3.8mm；面積：10cm2；測量壓力：100士10Pa

3.測量厚度：≤100mm

4.基準塊規格：25mm 1塊；50mm 1塊；75mm l塊；

5.電池：9V電池1節

6.外形尺寸：20*20*30cm

三、工作原理

試樣放置在基座上，用測量壓板對試樣施加規定的壓力，測量壓板與基座之間的距離即為被測試樣的測量厚度值。

四、儀器的調整

儀器調零：

1.將9V電池安裝在基座底部的電池盒內。

2.調整千分尺的刻度使其為0mm（千分尺使用方法與普通千分尺的使用方法相同）。

3.將測量壓板絕緣的一面朝下放在基座上，然后打開指示燈開關。

4.松開立柱鎖緊螺釘（注意:此時應用手托住支架的下部，以防止支架帶動千分尺一起下落將千分尺損壞），調節支架使千分尺的測量端剛好與測量壓板的上平面接觸，此時指示燈亮即為儀器的零位，然后立柱鎖緊螺釘將支架鎖住在該位置。

五、使用與操作

1.當被測試樣的厚度≤25mm時：

a.上調千分尺的測量端距離基座的高度>被測試樣厚度+測量壓板厚度為止。

b.將按規定準備好的被測試樣平置于基座上，然后再將測量壓板放在被測試樣上，千分尺的正下方。

c.輕輕旋轉千分尺的旋鈕，使其測量端逐漸接近測量壓板，在指示燈亮的瞬間讀取千分尺的數值，此數值即為試樣的厚度，以mm為單位。

d.讀數結束應立即關上電源開關，以免浪費電池電力。

2.當被測試樣的厚度> 25mm時：

a.根據被測試樣的厚度選擇相應的基準塊，作為測量基準。

b.將組合好的基準塊放在基座上，再按照本說明書的儀器調整中儀器調零來進行調零。

c.按照當被測試樣的厚度 ≤25mm時的方法來測量試樣的厚度。此時試樣的厚度=基準塊的厚度+千分尺的讀數。

六、注意事項

1.當松開或鎖緊立柱螺釘時，應用手扶住支架，以防止支架下滑，損壞干分尺。

2.每次讀數結束后，請關上開關，以免浪費電池電力。

3.注意保護測量壓板和基座上平面，如發生變形或有凹凸不平現象是應立即更換。

4.每次使用后，應將測量壓板、基座、基準塊和千分尺表面擦拭干凈。

5.當儀器不經常使用時，應將基座底部的干電池拆下，以免漏液銹蝕。

6.儀器使用完畢，應將儀器妥善管，以防塵土。
