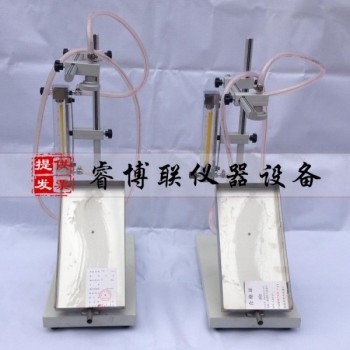

GB10299-2011保溫材料憎水性測定儀 憎水性試驗儀

GB10299-2011保溫材料憎水性測定儀 保溫材料憎水性試驗儀

一、產品簡介：

依據：*規范依據：*規范《GB 10299-2011 保溫材料憎水性試驗方法》，主要用于檢測珍珠巖、礦物棉、聚苯乙烯泡沫塑料、硬質聚氨酯泡沫塑料等保溫隔熱制品材料憎水性試驗。

二、保溫材料憎水性測定儀技術參數：

1、玻璃轉子流量計：10-100L/h，精度2.5級

2、試樣的尺寸：300×150mm

3、金屬噴頭直徑：48mm

4、外形尺寸：410×205×高590mm（長×寬×高）

5、重量：13.5kg

6、穩壓水源、接水器、導水管膠管、水平底座、帶標尺試樣架。

三、儀器結構：

1、保溫材料憎水性測試儀原理：將試樣與水平呈450角放置，試樣中心位于噴頭下面給定的位置，用一定的流量的水噴淋試樣至規定時間，通過測量噴淋前后試樣質量的變化，從而計算出試樣中未透水部分的體積百分率。

2、淋水裝置：由金屬噴頭、玻璃轉子流量計及穩壓水源組成，中間用橡皮管連接。金屬噴頭的中心位于試驗面的縱向對稱面上，并可在試樣架上移動。

3、試樣架：試樣架以450傾角安置在一個可以調節水平的支座上。

4、玻璃轉子流量計的流量范圍為10-100L/h，精度2.5級。

5、金屬噴頭：噴水面呈凸圓形。其上均布19個Φ0.9mm的孔，當噴頭位于圖1規定的位置上試驗時，試樣受淋面積的橫向尺寸為148mm。

四、保溫材料憎水性測定儀配套設備：

1、天平：Z小分度值不大于被稱質量的0.5%。

2、干燥箱。

3、GBT6342保溫板測厚儀：壓板壓力98Pa,分度值0.1mm，

4、游標卡尺：測量范圍0-150mm，分度值0.02mm。

5、鋼直尺：測量范圍0-300mm，分度值1mm。

五、試驗步驟：

板狀制品試樣的尺寸為300mm*150mm，厚度為制品的原厚。管狀制品試樣長300mm，橫截面為半環形或扇形，壁厚為制品的原壁厚。制備試樣時應盡可

能使試樣具有代表性，不要從帶有折皺或表面破損的部位取樣。泡沫塑料制品應去除表皮。

將試樣放入干燥箱內，在105±5oC的溫度下干燥至恒重。當試樣在此溫度下易變形或含有易揮發易變化的組

分時，可在60±5oC或小于揮發溫度5-10oC的條件下干燥至恒重。稱量試樣的質量m1。

（2）測量干燥后試樣的尺寸。對板狀制品，長度和寬度的測量在試樣的正、反兩面進行，各測4次，讀書精確到1mm。軟質制品的厚度測量采用測厚儀，硬質制品的厚度測量采用游標卡尺，沿試樣長度方向均勻地測3個點，讀數精確到0.1mm。對管狀制品內、外徑的測量應在試樣的兩端進行，各測4處。長度測量兩次。讀數精確到1mm。試樣各尺寸的測量結果均取平均值。計算出試樣的厚度（或壁厚）及體積。

（3）將試樣安放在憎水性側試儀上(對單面做憎水處理的試樣，應分別測其兩面的憎水性，對板狀制品，應根據試樣厚度，調節噴頭位置，使其滿足圖1要求。對管狀制品，應使其內表面向下，調節噴頭位置，使試樣上半部分均勻受淋)，調節水流量，使其穩定在1L/min，連續噴淋lh，然后，取下試樣，用皺紋紙快速吸取表面水滴，立即稱量試樣的質量m2.

六、保溫材料憎水性測定儀結果計算：

1、憎水率(%)按式(1)計算；

式中  V1—試樣中吸入水的體積(cm3)；

V  —試樣的體積(cm3)；

m2一淋水后試樣的質量(g)；

m1—淋水前試樣的質量(g)；

P—水的密度，P水=1g/ cm3

2、單位面積透水量(kg/m2)按式(2)計算:

式中S —試樣受淋面的面積(cm2)；

10—換算系數

3、試驗結果取三位有效數字。
