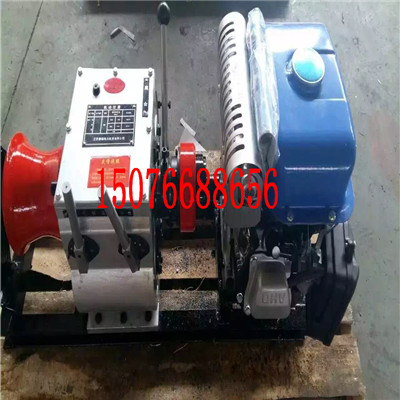

雅馬哈汽油絞磨機 進口機動絞磨機生產廠家 機動絞磨機型號

汽油機動絞磨使用簡易說明書

一、產品型號：3T、5T

二、機動絞磨機

三、用途：機動絞磨機是架設空中高壓輸電線路及鋪設地下電纜的施工工具，能在各種復雜條件下順利、方便的進行組立革塔、架設導（地）線等起重牽引。經實驗和現場實際作用證明，具有結構合理、體積小、重量輕、功率大、操作靈活、搬運方便等優點，深受廣大電力作業者的歡迎！

四、規格：

輸出正轉：最慢線速度12轉/分，最快速度22轉/分

輸出反轉：          11轉/分，        20轉/分

五、結構與工作原理

1、動力

3T汽油       功率：9匹    轉速：2600轉/分

5T汽油       功率：13匹     轉速：2600轉/分

2、傳動方式及變速：

動力與變速齒輪箱3T，A型三角皮帶兩根，5T兩根B型三角皮帶傳動，并裝有傳動離合器。

3、制動

有自動夾剎及離合傳動連鎖剎兩種制動裝置，在正、反方向均起制動作用。

4、手搖裝置：

絞磨機在工作過程中，若遇原發動機發生故障，被吊物在不上不下的情況下，可撥動手搖裝置，將被吊物繼續吊起或放回地面。

5、潤滑方法

變速齒輪箱內各機件滲潤，外軸承用黃油。

（1）開機前，必須先打開絞磨機傳動離合器，并把前后變檔桿撥至空擋位置，然后才能開機。（2）撥動離合器時，動作應快捷，否則連鎖剎車不起作用，形成增加自動剎車棘爪之沖擊力。在開機時不宜過于用力，至皮帶輪能帶動輸入軸轉動不致走滑即可。

（3）變檔時必須打開傳動離合器，否則，會損壞齒輪，變檔后應檢查變擋是否牢合，以防發生跳擋現象。

（4）變擋過程中，若出現入擋困難現象時，不能強行入擋，可使用手搖裝置幫助入擋具體做法：用扳手撥動手搖裝置，使其旋轉一角度，即可入擋。

5、裝設鋼絲繩方法：

（1）將卷筒離合器打開，把鋼絲繩頭穿繞在卷筒上收緊，在合上離合器即可。

（2）將卷筒外測一端軸承支撐活動座拆開，把鋼絲繩繞進卷筒收緊。

（3）鋼絲繩繞法：由下向上穿，即進繩在下，面對卷筒，逆時針繞，進繩靠原動力機端，繞5---6卷，5T繞8卷，若繞反則剎車不起作用。

七、絞磨機的維修和安全使用：

（1）卷筒上的允許負荷是3T；慢轉時3000公斤，快轉時1200公斤。5T慢轉時5000公斤，快轉時2500公斤，不得超負荷運行。

（2）變速齒輪箱內必須保持1/4之潤滑機油。

（3）為防止跳擋現象，在撥擋叉內裝有彈簧作為變檔定位。

（4）在使用時，要注意檢查彈簧是否頂牢。如不牢，必須更換彈簧后方可使用。

（5）自動剎車裝置在變速齒輪箱內，在吊起時，自動剎車齒輪發出“噠、噠、噠”響聲，證明齒輪工作正常，回松時則沒有此響聲。

（6）機座的錨固方法：靠卷筒兩側的軸承支座（有兩個孔）為錨固點，不能以其它位置作為錨固點。

（7）卷筒軸承座的鎖釘。必須與相應的孔配合，禁止使用其它螺絲代替鎖釘。

（8）本機經長途運輸后，必須經過詳細的檢查，各部件緊固螺絲有無松動，潤滑油是否正常。

（9）原動機是汽油、柴油機、均可按該機的使用規范要求進行。

（10）每次使用機器前，應檢查機身有無雜物，周圍有無影響機器正常運轉的障礙，同時應檢查各傳動機構，一切正常后方可使用。

（11）機器每次使用完畢后，應及時清除機器上的灰塵、油污等臟物，所有清潔工作應在機器停止運轉后進行。
