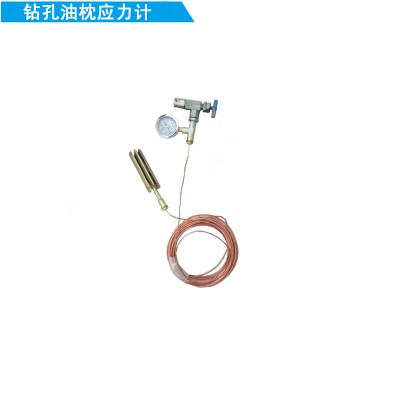

HCZ型鉆孔油枕應力計加壓式

HCZ型鉆孔油枕應力計加壓式

一、注意事項：
1、使用前請注滿液壓油；2、使用時銅管兩端不可彎折

二、概述：
  HCZ型鉆孔油枕應力計加壓式用于煤礦井下煤巖體內不同深度的相對壓力測量以及回采工作面超前壓力、煤柱壓力的測量。該產品結構簡單、體積小、重量輕、易操作、壓力表顯示壓力直觀、質量可靠。
注意：將油枕應力計安放到鉆孔內時，必須將承壓端面（即：油盒上有斜方鍵條的一面）朝被測來壓方向放置。

三、HCZ型鉆孔油枕應力計加壓式主要技術參數：
測量范圍：0—25/40/60MPa；
精度：2.5級；
油枕直徑：40mm（金屬制造前方有倒角）
油枕長度：不小于200mm
油枕應力計總長度：7m（根據用戶需要適當增加）
顯示方式：壓力表（油壓）指針顯示
液壓管材質：銅管或鐵管（耐壓60MPa以上）
技術標準規范：符合煤炭行業有關規定，打壓接口能與?10國際高壓管連接。

四、HCZ鉆孔油枕應力計產品優勢：
a.結構簡單 b：體積小 c：重量輕 d：易操作 e：壓力表顯示壓力直觀  f：質量可靠。

五、鉆孔油壓油枕應力計工作原理：
  油壓枕油枕應力計是一種液壓傳感元件。在需要測定的井壁圍巖中，用風鉆打一直徑50mm的眼，眼深視要求確定。埋設方法與小應變計同。埋好干固后，加壓至原始應力狀態。觀測時，從壓力表上讀出壓力值及其與初始壓力之差，再用率定曲線換算出應力值。在需要測定的井壁圍巖中，用風鉆打一直徑50mm的眼，眼深視要求確定。埋設方法與小應變計同。埋好干固后，加壓至原始應力狀態。觀測時，從壓力表上讀出壓力值及其與初始壓力之差，再用率定曲線換算出應力值。

六、鉆孔油枕應力計安裝說明
  首先將鉆孔清理干凈，將本儀器至于測量位置，其受力面垂直于待測應力的方向，用力盡可能的向前推圓形液壓枕，使半圓形受力塊于鉆孔壁接觸，并以一定的初始安裝應力，用快速水泥灌入鉆孔中。
