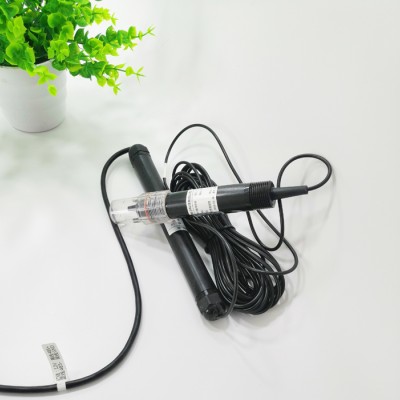

土壤PH值傳感器變送器

1 功能特點

土壤pH值傳感器很好地解決了傳統測量土壤pH值需配備專業顯示儀表、標定繁瑣、集成難度大、功耗大、價格昂貴、攜帶困難等缺點，是工業酸度計的智能化升級產品，可對土壤、污水pH值進行連續測量和控制，本裝置同樣適用于城市污水處理廠、化工、印染、造紙、制藥、電鍍以及環保等領域。

★新款土壤pH值傳感器，真正實現土壤pH值在線實時監測；

★采用國際先進的固體電介質和大面積聚四氟乙烯液接界，不易堵塞，免維護；

★集成度高、體積小、功耗低、攜帶方便；

★真正實現低成本、低價格、高性能；

★集成度高、壽命長、便利性、高可靠性；

★操作簡單、可實現遠程一鍵標定支持二次開發；

★電極采用優質低噪聲電纜線，可使信號輸出長度達20米以上。

2 技術參數

測量范圍： pH：0～14

分 辨 率： 0.01

準 確 度： ±0.04(pH4~9)

供電方式：DC 12~24V

輸出信號：0.4~2V，4～20mA，RS485

工作環境：溫度0～60；相對濕度85%

電源功耗：0.3W

外形尺寸：85×55×35mm

★電壓輸出型

輸出信號：0.4-2v

PH值=(輸出電壓-0.4)/1.6*14

★電流輸出型

輸出信號：4-20mA

PH值=(輸出電流-4)/16*14

★RS485型

供電電壓：7-24v  DC

通訊協議：Modbus協議

3接線說明

4使用說明

傳感器出廠時，探頭位置有透明保護罩，內置保護液對探頭進行保護，使用時，請先取下保護罩，將過濾槽與傳感器固定，再用附帶的扎帶將過濾網包裹在過濾槽上，以防止土壤和探頭直接接觸，損壞探頭，實際使用時，請保證過濾槽和過濾網均牢固連接，不可將過濾槽和過濾網取下，將探頭直接插入土中，避免造成探頭不可修復的損壞；

將探頭部分垂直插入土中，插入的深度至少要蓋過過濾網，常規情況下，空氣中pH值在6.2~7.8之間；

埋好傳感器后，在待測土壤的周圍倒入一定量的水，等待幾分鐘，待水分浸入到探頭，即可在儀器上讀取數據，正常情況下，土壤中性，pH值在7左右，不同地方的土壤，實際的pH值會有所不同，要根據實際情況確定；

5注意事項

為保證電極在管路上正確測量出pH值，應避免測量池間出現氣泡而造成數據失準；

請檢查包裝是否完好，并核對產品型號是否與選型一致；

切勿帶電接線，接線完畢檢查無誤后方可通電；

4、使用時不要隨意改動產品出廠時已焊接好的元器件或導線；

5、傳感器屬于精密器件，用戶在使用時請不要自行拆卸、用尖銳物品或腐蝕性液體接觸傳感器表面，以免損壞產品；

6、請保存好檢定證書和合格證，維修時隨同產品一同返回。

6故障排除

1、模擬輸出時，顯示儀表示值為0或不在量程以內。可能因接線問題導致采集儀無法正確獲取信息。請檢查接線是否正確、牢固，電源電壓是否正常；

 2、若不是上述原因，請與廠家聯系。

7維護保養

1、儀器的輸入端（測量電極插口）必須保持干燥清潔，防止灰塵及水汽浸入；

2、應避免將電極長期浸在蛋白質溶液和酸性氟化物溶液中，避免與有機硅油接觸；

3、電極長期使用后，如發現斜率略有降低，可將電極下端浸泡在4%HF溶液（氫氟酸）中3~5秒，然后用蒸餾水洗凈，再用0.1mol/L鹽酸浸泡，使電極復新；

4、為使測量更精確，須經常對電極進行標定以及用蒸餾水清洗；

5、變送器應安置于干燥環境或控制箱內，避免因水滴濺射或受潮引起儀表漏電或測量誤差。
