氧化鋅避雷器、電涌保護器、監測器、計數器、固態去耦合器、火花間隙、電位傳送器、接線箱
企業會員
產品價格詢價
產品品牌陜西凌雷
最小起訂未填
供貨總量10000 套
瀏覽次數434
企業旺鋪http://a0001_-a.48903.com/
更新日期2021-09-04 17:19
會員級別：企業會員
我的勛章： [誠信檔案]
在線客服：
企業二維碼： 企業名稱加二維碼
品牌： |
陜西凌雷 |
所在地： |
陜西 西安市 |
起訂： |
未填 |
供貨總量： |
10000 套 |
有效期至： |
長期有效 |
系統額定電壓 Un： |
24V |
最大持續工作電壓 Uc： |
28V |
保護水平： |
≤50V |
一、產品型號本體
產品型號 | LCKC-24 |
系統額定電壓 Un | 24V |
最大持續工作電壓 Uc | 28V |
保護水平 Up | ≤50V |
標稱放電電流(8/20μs) In | 10kA |
最大放電電流(8/20μs) Imax | 20kA |
TVS數量 | 1 |
配合方式 | 二級管電橋 |
最高使用頻率 | 100Mbit/100MHz |
插入損耗 | 0.1dB |
二、產品規格與安裝
保護線數 | 2線 |
接口方式 | 接線端子 |
外殼材料 | 阻燃塑料 |
推薦連接線徑 | 0.5-2.5 |
安裝方式 | DIN35導軌安裝 |
安裝環境 | 無顯著震動和沖擊 |
防護等級 | Ip20 |
海拔 | ≤4000m |
相對濕度 | 30%～90% |
-LCKC電路圖
-LCKC型號
產品型號 LCKC-5 | |
Un | 5V |
Uc | 7V |
Up | ≤25V |
In | 10kA |
Imax | 20kA |
使用頻率 | 100Mbit/100MHz |
插入損耗 | 0.1dB |
產品型號 LCKC-12 | |
Un | 12V |
Uc | 15V |
Up | ≤75V |
In | 10kA |
Imax | 20kA |
使用頻率 | 100Mbit/100MHz |
插入損耗 | 0.1dB |
產品型號 LCKC-15 | |
Un | 15V |
Uc | 20V |
Up | ≤100V |
In | 10kA |
Imax | 20kA |
使用頻率 | 100Mbit/100MHz |
插入損耗 | 0.1dB |
產品型號 LCKC-36 | |
Un | 36V |
Uc | 48V |
Up | ≤200V |
In | 10kA |
Imax | 20kA |
使用頻率 | 100Mbit/100MHz |
插入損耗 | 0.1dB |
-外形尺寸
-LCKD型號
產品型號 LCKD-5 | |
Un | 5V |
Uc | 7V |
Up | ≤25V |
In | 20kA |
Imax | 40kA |
使用頻率 | 100Mbit/100MHz |
插入損耗 | 0.1dB |
產品型號 LCKD-12 | |
Un | 12V |
Uc | 15V |
Up | ≤75V |
In | 20kA |
Imax | 40kA |
使用頻率 | 100Mbit/100MHz |
插入損耗 | 0.1dB |
產品型號 LCKD-15 | |
Un | 15V |
Uc | 20V |
Up | ≤100V |
In | 20kA |
Imax | 40kA |
使用頻率 | 100Mbit/100MHz |
插入損耗 | 0.1dB |
產品型號 LCKD-36 | |
Un | 36V |
Uc | 48V |
Up | ≤200V |
In | 20kA |
Imax | 40kA |
使用頻率 | 100Mbit/100MHz |
插入損耗 | 0.1dB |
-電路圖
-外形尺寸
三、測控電涌保護器
LCKC/LCKD是一款通用的一體化兩線雷電流和電涌保護器，DIN導軌安裝，可以滿足測量和控制電路、總線系統、報警系統和電信系統的最高要求。
LCKC的泄流元件為氣體放電管，限壓元件為電橋配合TVS管結構。
LCKD的泄流元件為氣體放電管，限壓元件為線間、接地TVS管，LCKD相對與LCKC具有更大末端泄流和限壓能力。
SPD選型
選擇SPD時，以下方面必須特別考慮：
1、最大持續工作電壓應大于系統可能存在的最大電壓值；
2、標準產品能承受的最大功率為3W，若系統傳輸功率大于3W時，訂貨時應特殊說明，采用無解耦產品；
3、標準產品針對模擬信號的最大使用頻率為100MHz，針對數字信號的最大使用頻率為100Mbit/s。
-安裝環境（設計、連接條件、環境條件）
1、一體化結構；
2、模塊可插拔結構；
3、超薄接線端子結構；
4、防爆并聯結構；
5、防爆串聯結構。
-相關的SPD產品標準
IEC 6643-21/GB 18802.21
低壓電涌保護器設備-Part21：連接到電信和信號網絡的電涌保護器設備-性能需求和測試方法。
-耐受能力
不同的電磁環境條件對設備的耐受能力有不同的要求，設備的耐受能力與提供的測試等級相關。為了區分設備不同的耐受能力，測試也相應的分為四個等級。測試等級包括終端設備耐受能力的要求。通常，測試等級可從設備制造商提供的產品說明書中得到。

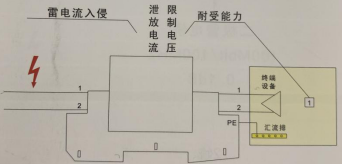

-SPD的防護效果
IT系統中的SPD能抑制導線中的干擾到每個安全值，確保不超過終端設備的耐受水平。為了保護終端設備，經過測試等級2的測試，電涌保護器的通流值必須低于EMC的測試值：沖擊電壓小于1kV,以及幾安培的脈沖電流。
