一：概述

紫外線包括UVA波段(320nm-380nm),UVB波段（280nm-320nm）和UVC波段（200nm-280nm）。UVA波段主要用于光固化,光刻曝光,紫外光源,集成電路光刻等行業；UVC波段，又稱為短波滅菌紫外線。紫外線殺菌燈發出的就是UVC短波紫外線。

此款紫外輻照計是一款可測試UVA,UVB,UVC各種波段紫外輻射照度的多通道紫外輻射照度計,可用于污水處理殺菌燈檢測,電焊弧光檢測,紫外老化實驗箱檢測等。采用數字探頭，插拔式設計，儀器智能判斷探頭的型號。同時可以支持不同的紫外探頭。

WKM–UV1采用的是UVA探頭，測試波長320-400nm，中心波長365nm。用SMT貼片技術，選用高精度低功耗數字芯片，探測器經過嚴格的光譜及角度特性校正，性能穩定，適用性強。該儀器用于光化學、高分子材料老化、探傷、紫外光源、植物栽培、以及大規模集成電路光刻等領域的紫外輻照度測量工作。

 WKM-UV1s uV LED專用UV照度計 光密度 能量

WKM-UV1s uV LED專用UV照度計 光密度 能量

二、特點

1.光譜及角度特性經嚴格校正，穩定性好

2.采用微電腦技術，精度高，功耗低

3.數字液晶顯示，帶背光

4.探頭與主機分離設計，方便更換不同探頭

5.記憶功能，可循環存儲10組數據

6.數字保持功能，Hold鍵，鎖定數據，方便記錄對比

7.自動關機功能節省電量

8.儀器內置可充電式鋰離子電池

9.自帶USB線充電，可直接連接電腦USB接口充電

三、主要技術指標

*波長范圍及峰值波長：320nm-400nm;λp：365nm

*功率測量范圍： 0.01 - 2000 mW/cm2  （可選0.1-2萬mW/cm2 0.1-100萬mj/cm2）

* 能量測量范圍： 0.01 -999999mj/cm2

*測量精度：±5 %

*分辨率： 0.01 mW/cm2

               0.01mj/cm2

*電源:1000mAH鋰離子電池

*外形尺寸:   主機:長156*寬75*高22mm(毫米)

探頭:長32*寬36*高14mm(毫米)

*感光孔徑: ￠8mm

*標準線:線長1米,加長須定制

*取樣時間:約0.5秒

*數據記錄:循環記錄10組數據

*重量:   350克

*使用溫度:   主機:-20至60°C(攝氏度)

             探頭: -20至100°C(攝氏度)

*承受溫度:120°C(攝氏度)條件下持續照射不超過20秒

四、儀器結構

WKM–UV1紫外輻照計由主機和感光探頭兩部分組成，二者通過纜線用航天插頭連接。主機上有電源開關和功能按鍵以及充電接口，通過充電接口可以給本機提供冗余供電。

五、儀器操作

1.    使用本儀器進行測量時，請先將探頭連接主機；

2.    開機：按下POWER鍵開機，進入系統顯示品牌LOGO和探頭型號序列號之后液晶屏上會顯示數字，這時就可以進行測試了；

3.    測試：將感應探頭的感應孔朝向需要檢測的紫外光源，在檢測時要注意數值的高低與儀器標準無關，與紫外線的分布和功率有關；

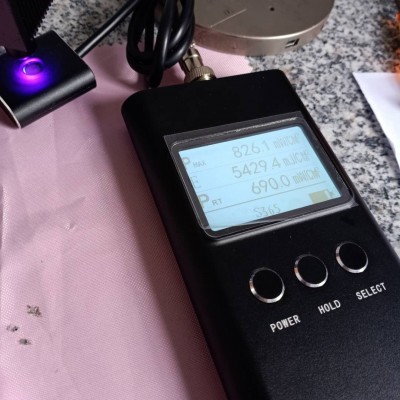

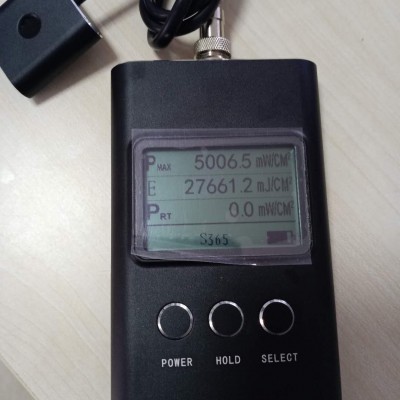

4.    數據保持：儀器液晶顯示屏上會顯示三組數據，Pmax值，E能量值，Prt當前值，如果操作者要記錄當前某一時刻的值，只需按一下HOLD鍵，數據就會鎖定并存儲下來；

5.    再按HOLD鍵可繼續進行下一組數據測試，共循環保存記錄10組數據；

6.    長按HOLD鍵數字清零；

7.    按SELECT鍵可讀取保存的10組數據，長按SELECT清零所有數據；

8.    液晶背光：當儀器不測試或不按動銨鍵10秒，儀器背光取消，進入省電模式，按任一鍵可點亮屏幕；測試時儀器會自動點亮屏幕；

9.    關機：當儀器無操作狀態3分鐘儀器會自動關機；

按POWER鍵儀器會關機；

關機后請將儀器放入專用便攜箱內，妥善保管。

WKM-UV1s uV LED專用UV照度計 光密度 能量

六、紫外輻照計WKM-UV1使用場合

七、儀器維護

⊙校驗周期：建議校驗周期為一年；

⊙儀器探頭背部自帶磁鐵，可以吸附在鐵板上，方便固定。

⊙儀器使用時應保持儀器的清潔，并且注意探頭要輕拿輕放，避免強烈振動，以保證測量結果的準確性；

⊙避免與腐蝕性物品接觸、遠離高溫高濕的環境。

⊙切勿將標配感光探頭以外的任何物體接入儀器主機插口，以免造成儀器的永久性損壞；
