ASM系列水系統空調能量計量表

一.產品概述
        超聲波熱量表的計量原理，是根據空調管道中“水流量×供回水溫差”原理計算的一種計量方法。超聲波熱量表目前在國際上通用的方案，同時也符合中華人民共和國城鎮建設行業標準和中華人民共和國國家《熱量表》計量檢定規程的計量方案。也是目前在全國市場上應用最為廣泛的一種中央空調計量貿易的結算工具。
主要應用于高級公寓、寫字樓、商場、醫院、大型綜合建筑等類型的中央空調和供熱采暖冷熱用量計量。

二.功能特點
1、美國進口超低功耗中央處理器，全中文菜單顯示。
2、溫度傳感器采用德國進口的PT1000，帶護套安裝，檢修維護方便，溫度測量準確。
3、積分儀外殼密封性好，防護等級為IP65。
4、儀表采用超聲波測流技術，無壓損，無機械運動部件，量程寬，測量精度高。
5、不受介質中磁性材料、化學物質等雜質影響。
6、工業級產品穩定可靠，分體式結構設計，專業用于冷、熱計量。
7、采用高溫耐磨全封閉超聲波探頭，耐久性好。
8、數據自動記憶，斷電數據自動保存。
9、產品可自由以GJ和KWh之間切換，滿足不同場合對計量單位的不同要求。
10、管段為直通式，特別適合國內中央空調管道供暖供冷水質工況要求。

三、安裝使用說明

安裝細節詳見xmasun《ASM熱量表安裝說明》文檔。
四．產品執行標準與準確度等級

產品執行標準：中華人民共和國城鎮建設行業標準《熱量表》（CJ 128－2000）。產品檢定規程：中華人民共和國國家計量檢定規程《熱能表》（JJG 225－2001）計量準確度：產品計量準確度為《熱量表》（CJ 128-2000）規定的3級標準。

五、技術參數

5.1（DN15-DN40標準尺寸圖）

5.2（DN50-DN450標準尺寸圖）

5.3 ASM系列口徑，DN15-DN300標準尺寸說明：

六、實物例圖

ASM系列DN15-DN40能量表(螺紋接口)

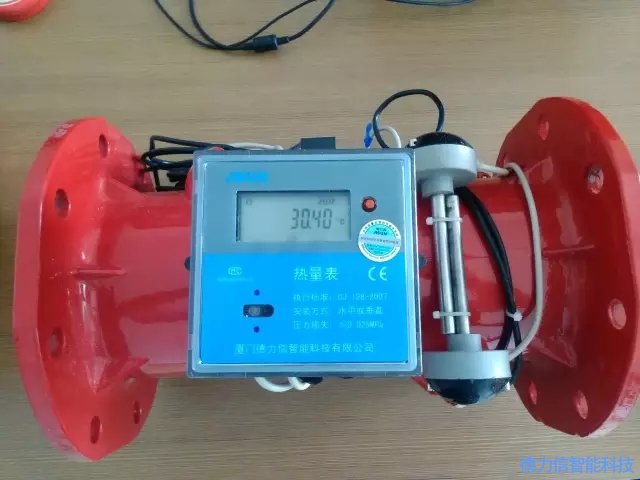

ASM系列DN50-DN450能量表(法蘭接口)

七、產品其它說明
