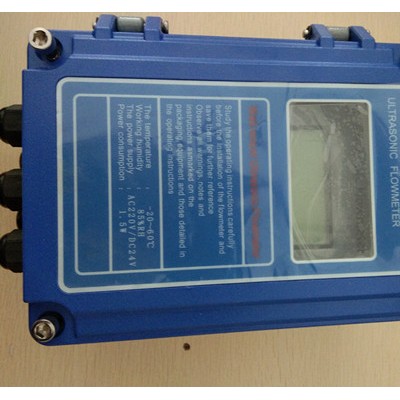

外夾式管道超聲波流量計

超聲波流量計是通過檢測流體流動對超聲束的作用來測量流量的儀表。超聲波流量計不僅用于工業生產過程，還用于醫療、環保、海洋河流測試等領域，適于測量不易接觸和觀察的流體以及大管徑流量。

超聲波流量計的安裝在所有流量計的安裝中是簡單便捷的，只要選擇一個合適的測量點，把測量點處的管道參數輸入到流量計中，然后把傳感器固定在管道上即可。 超聲波傳感器有三種供用戶選擇：外夾式、插入式、管段式。

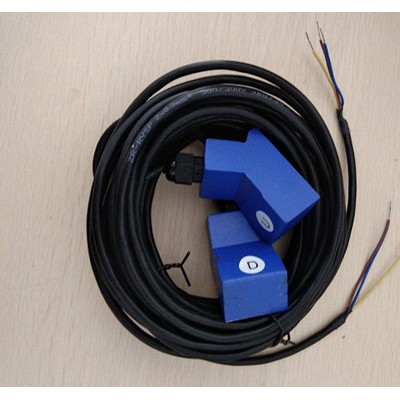

外夾式管道超聲波流量計外夾式傳感器安裝

安裝前首先應選擇管材致密部分進行傳感器安裝，然后將管外欲安裝傳感器的區域清理干凈，除掉銹跡油漆，如有防銹層也應去掉，好用角磨機打光，再用干凈抹布蘸丙酮或酒精擦去油污和灰塵，然后再欲安裝傳感器的中心周圍管壁涂上足夠的耦合劑，然后把傳感器緊貼在管壁上捆綁好，千萬注意在貼好的傳感器和管壁之間不能有空氣泡及砂礫。

外夾式傳感器的安裝方式有V法和Z法。

一般情況下，安裝管徑在DN15-DN200mm范圍內可優先選擇用V法，在V法測不到信號或信號質量差時可選用Z法，管徑在DN200mm以上或測量鑄鐵管時應優先選用Z法。

外夾式管道超聲波流量計安裝注意事項：

1. 安裝時必須把欲安裝傳感器的管道區域清理干凈，使之露出金屬的原有光澤；

2. 超聲波信號電纜的屏蔽線可懸空不接，不要與正、負極（棕、藍線）短路；

3. 傳感器接好線后必須用密封膠（硅膠）注滿，以防進水；

4. 傳感器注滿密封膠蓋好蓋后，必須將傳感器屏蔽線纜進線孔擰好鎖緊，以防進水；

5. 捆綁傳感器時應將夾具(不銹鋼帶）固定在傳感器的中心部分，使之受力均勻，不易滑動；

6. 傳感器與管道的接觸部分四周要涂滿足夠的耦合劑或硅膠，以防空氣、沙塵或銹跡進入，影響超聲波信號傳輸。
