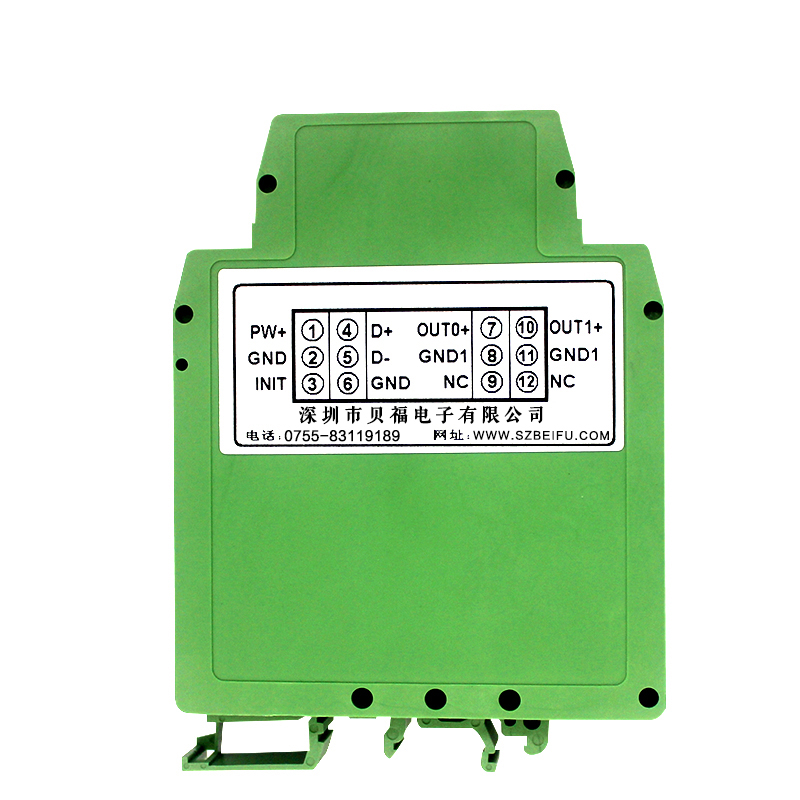

      4-20MA模擬量或RS485轉PWM輸出隔離轉換器

      產品價格10.00元/個

      產品品牌貝福科技 IBF

      最小起訂≥1 個

      供貨總量99999 個

      瀏覽次數305

      企業旺鋪http://beifukeji.48903.com/

      更新日期2021-09-06 21:44

      收藏產品 掃一掃 舉報

      誠信檔案

      深圳市貝福科技有限公司

      會員級別:企業會員

      身份認證:

      我的勛章: [誠信檔案]

      在線客服:

      企業二維碼: 企業名稱加二維碼 深圳市貝福科技有限公司

      企業名片

      深圳市貝福科技有限公司

      聯 系  人:章峰(先生) 網站推廣

      電子郵箱:822657680@qq.com

      聯系手機:18824623115  [發送短信]

      聯系固話:0755-83119189

      聯系地址:深圳市福田區華強長街道賽格科技園2棟西

      【友情提示】:來電請說明在企資網看到我們的,謝謝!

      商品信息

      基本參數

      品牌:

      貝福科技 IBF

      所在地:

      廣東 深圳市

      起訂:

      ≥1 個

      供貨總量:

      99999 個

      有效期至:

      長期有效

      RS485-232:

      4-20MA,0-10V

      RS485-232:

      4-20MA,0-10V

      RS485-232:

      4-20MA,0-10V
      詳細說明

      0-10V模擬量或RS485PWM輸出隔離轉換器



      主要特性:

      >>   精度、線性度誤差等級: 0.10.20.5

      >>   4-20mA/0-5V/0-10V等標準信號輸入

      >>可選擇RS485通訊輸入,支持Modbus協議

      >>PWM信號輸出,PWM頻率可選

      >>PWM輸出驅動能力可達5A

      >>   信號輸入/信號輸出   3000VDC隔離

      >>可選擇一進一出,一進兩出,兩進兩出

      >>   可選5V12V15V24V直流單電源供電

      >>PWM信號幅值等于供電電源電壓

      >>輔助電源與PWM信號不隔離

      >> 螺絲固定安裝,插拔式接線端子

      >> 尺寸:120 x 105 x 29mm

      >> 工業級溫度范圍: - 45 ~ + 85

      應用:

      >>   機器視覺燈光控制

      >>   LED燈光亮度調節

      >>   電磁閥、比例閥門線性驅動器

      >>   模擬量電機控制器

      >>   電磁驅動線圈或大功率負載

      >> RS-485遠程設備控制



      通道數量

      輸入信號

      供電電源

      輸出信號

      DIN11:一進一出

      DIN12:一進兩出

      DIN22:兩進兩出

      V10-5V

      V20-10V

      V30-75mV

      V40-2.5V

      Vz:電壓范圍自定義

      A1:0-1mA

      A20-10mA

      A30-20mA

      A44-20mA

      Az:電流范圍自定義

      RS485RS485通訊接口

      P1:24VDC

      P2:12VDC

      P3:5VDC

      P4:15VDC

      Pz:用戶自定義

      PWM1:50Hz

      PWM2:100Hz

      PWM3:1KHz

      PWM4:10KHz

      PWM5:100KHz

      PWMz: 用戶自定義



      選型舉例:

      1:一進一出 輸入信號:0-10V  供電電源:24V  輸出信號:100Hz PWM  型號:DIN11 IBF V2-P1-PWM2

      2:一進兩出 輸入信號:0-10V  供電電源:12V  輸出信號:100KHz PWM  型號:DIN12 IBF V2-P2-PWM5

      3:兩進兩出 輸入信號:4-20mA  供電電源:24V  輸出信號:10KHz PWM  型號:DIN22 IBF A4-P1-PWM4

      4:一進兩出 輸入信號:RS485  供電電源:24V  輸出信號:100KHz PWM  型號:DIN12 IBF RS485-P1-PWM5

      5:一進一出 輸入信號:RS485  供電電源:15V  輸出信號:1KHz PWM  型號:DIN11 IBF RS485-P4-PWM3

      6:一進一出 輸入:0-10V供電電源:12V 輸出:5KHz PWM 型號:DIN11 IBF V2-P2-PWMzPWMz5KHz



      通用參數

      參數名稱

      測試條件

      最小

      典型值

      最大

      單位

      隔離

      信號輸入信號輸出之間隔離,輔助電源與輸出信號不隔離

      隔離耐壓

      50Hz1分鐘,漏電流1mA



      3000



      VDC

      耐沖擊電壓

      3.5KV 1.2/50us(峰值)

      工作溫度



      -45



      +85

      工作濕度

      無凝露

      10



      90

      %

      存儲溫度



      -45



      +85

      存儲濕度



      10



      95







      引腳

      名 稱



      引腳

      名 稱



      1

      IN+

      模擬信號輸入正端

      7

      OUT+

      PWM輸出正端

      2

      IN-

      模擬信號輸入負端

      8

      OUT-

      PWM輸出負端

      3

      NC

      空腳,不接

      9

      NC

      空腳,不接

      4

      NC

      空腳,不接

      10

      NC

      空腳,不接

      5

      PW+

      電源正端







      6

      GND

      電源負端







      1,模擬量輸入,一進一出,DIN11,引腳定義:





      2,模擬量輸入,一進兩出,DIN12,引腳定義:

      引腳

      名 稱



      引腳

      名 稱



      1

      IN+

      模擬信號輸入正端

      7

      OUT1+

      PWM輸出1正端

      2

      IN-

      模擬信號輸入負端

      8

      OUT1-

      PWM輸出1負端

      3

      NC

      空腳,不接

      9

      OUT2+

      PWM輸出2正端

      4

      NC

      空腳,不接

      10

      OUT2-

      PWM輸出2負端

      5

      PW+

      電源正端







      6

      GND

      電源負端










      3,模擬量輸入,兩進兩出,DIN22,引腳定義:

      引腳

      名 稱



      引腳

      名 稱



      1

      IN1+

      模擬信號輸入1正端

      7

      OUT1+

      PWM輸出1正端

      2

      IN1-

      模擬信號輸入1負端

      8

      OUT1-

      PWM輸出1負端

      3

      IN2+

      模擬信號輸入2正端

      9

      OUT2+

      PWM輸出2正端

      4

      IN2-

      模擬信號輸入2負端

      10

      OUT2-

      PWM輸出2負端

      5

      PW+

      電源正端







      6

      GND

      電源負端












      4RS485輸入,一路輸出,DIN11,引腳定義:

      引腳

      名 稱



      引腳

      名 稱



      1

      DATA+

      RS-485信號正端

      7

      OUT+

      PWM輸出正端

      2

      DATA-

      RS-485信號負端

      8

      OUT-

      PWM輸出負端

      3

      GND1

      RS-485信號地線

      9

      NC

      空腳,不接

      4

      INIT

      初始狀態設置

      10

      NC

      空腳,不接

      5

      PW+

      電源正端







      6

      GND

      電源負端










      5RS485輸入,兩路輸出,DIN12,引腳定義:

      引腳

      名 稱



      引腳

      名 稱



      1

      DATA+

      RS-485信號正端

      7

      OUT1+

      PWM輸出1正端

      2

      DATA-

      RS-485信號負端

      8

      OUT1-

      PWM輸出1負端

      3

      GND1

      RS-485信號地線

      9

      OUT2+

      PWM輸出2正端

      4

      INIT

      初始狀態設置

      10

      OUT2-

      PWM輸出2負端

      5

      PW+

      電源正端







      6

      GND

      電源負端










      Modbus RTU通訊協議

      輸入選型為RS485的按此通訊協議通訊,輸入選型為模擬量的請忽略此章節。

      模塊出廠默認協議為MODBUS RTU通訊協議,默認地址為01,波特率為9600,數據格式:10位,1位起始位,8位數據位,1位停止位,無校驗。

      如果忘記模塊地址和波特率,可以短接INIT3腳)到GND14腳),再重新啟動模塊電源,模塊暫時恢復為默認的狀態:地址為01,波特率為9600。用戶可以查詢地址、波特率和通訊協議的寄存器40201-40203,得到模塊的實際地址、波特率和通訊協議,也可以跟據需要修改地址、波特率和通訊協議。請注意Modbus通訊請將寄存器40203設置為1,否則無法Modbus通訊。當斷開INIT3腳)到GND14腳)后,重啟模塊電源,模塊就會重新按實際設定的地址和波特率來運行。



      支持Modbus RTU通訊協議功能碼03(讀保持寄存器)和功能碼06(設置單個寄存器),命令格式按照標準Modbus RTU通訊協議。



      通訊舉例1假如模塊地址為01,以16進制發送:010300000001840A ,即可取得寄存器40001的數據。

      01

      03

      00

      00

      00

      01

      84

      0A

      模塊地址

      讀保持寄存器

      寄存器地址高位

      寄存器地址低位

      寄存器數量高位

      寄存器數量低位

      CRC校驗低位

      CRC校驗高位



      假如模塊回復:0103021388B512讀到的數據為0x1388,換算成16進制就是50005000/10000= 0.5。即表明現在輸出的PWM50%

      01

      03

      02

      13

      88

      B5

      12

      模塊地址

      讀保持寄存器

      數據的字節數

      數據高位

      數據低位

      CRC校驗低位

      CRC校驗高位



      通訊舉例2設置模塊的通道1輸出PWM80%,可以發送如下命令:

      假如模塊地址為01,以16進制發送:010600001F40800A

      01

      06

      00

      00

      1F

      40

      80

      0A

      模塊地址

      設置單個寄存器

      寄存器地址高位

      寄存器地址低位

      數據高位

      數據低位

      CRC校驗低位

      CRC校驗高位



      假如模塊回復:010600001F40800A表示設置成功。

      01

      06

      00

      00

      1F

      40

      80

      0A

      模塊地址

      設置單個寄存器

      寄存器地址高位

      寄存器地址低位

      數據高位

      數據低位

      CRC校驗低位

      CRC校驗高位



      寄存器說明:

      地址4XPLC

      地址(PCDCS

      數據內容

      屬性

      數據說明

      40001

      0000

      Out1

      /

      1通道PWM輸出值,

      整數,范圍0 ~ 10000

      40002

      0001

      Out2

      /

      2通道PWM輸出值,

      整數,范圍0 ~ 10000

      40003

      0002

      Sout1

      /

      1通道上電PWM輸出值

      整數,范圍0 ~ 10000

      40004

      0003

      Sout2

      /

      2通道上電PWM輸出值

      整數,范圍0 ~ 10000











      40011

      0010

      Out1頻率

      /

      整數,取值范圍1 ~ 310

      1~300  代表1K Hz ~300KHz,(注意,實際輸出頻率可能有偏差)

      301:10Hz

      302:20Hz

      303:50Hz

      304:60Hz

      305:100Hz

      306:200Hz

      307:300Hz

      308:500Hz

      309:600Hz

      310:用戶自定義

      40012

      0011

      Out2頻率

      /











      40201

      0200

      模塊地址

      /

      整數,重啟后生效,范圍0x0000-0x00FF

      40202

      0201

      波特率

      /

      整數,重啟后生效,范圍0x0004-0x000A

      0x0004 = 2400 bps0x0005 = 4800   bps

      0x0006 = 9600 bps0x0007 = 19200   bps

      0x0008 = 38400 bps0x0009 =   57600 bps

      0x000A = 115200bps

      40203

      0202

      通訊協議

      /

      整數,重啟后生效,出廠默認為1

      1表示MODBUS協議,

      0表示ASCII碼通訊協議











      5   Modbus Rtu寄存器說明





      如何將模塊設置為字符協議

      1,                 短接INIT3腳)到GND14腳),再重新啟動模塊電源,模塊暫時恢復為默認的狀態:地址為01,波特率為9600。查詢地址和波特率的寄存器40201-40203,設置模塊地址和波特率,再設置通訊協議為0ASCII碼通訊協議。

      2,                 斷開INIT3腳)到GND14腳),再重啟模塊電源,模塊就會進入ASCII碼通訊協議。按上面設定好的地址和波特率通訊即可。





      字符協議命令集:

       注意:1、在一些情況下,許多命令用相同的命令格式。要確保你用的地址在一個命令中是正確的,假如你用錯誤的地址,而這個地址代表著另一個模塊,那么命令會在另一個模塊生效,因此產生錯誤。

      2、必須用大寫字母輸入命令。



      1、設定通道NPWM輸出值命令

          明:設定模塊通道NPWM輸出值。N0表示第1通道,N1表示第2通道。

      命令格式:#AAN(data)(cr)

      參數說明:#     分界符。

                AA   模塊地址,取值范圍 00FF(十六進制)出廠地址為01,轉換成十六進制為每個字符的ASCII碼。如地址01換成十六進制為30H31H

                N     通道代號 01換成十六進制為30H31H

                (data) 代表要設置的通道N輸出的PWM數據。范圍000.00~100.00 代表PWM0%100%

                (cr)   結束符,上位機回車鍵,十六進制為0DH

      應答格式:>(cr)      命令有效。

                ?AA(cr)   命令無效或非法操作。

      參數說明:>     分界符。

                (cr)   結束符,上位機回車鍵,十六進制為0DH

      其他說明:假如語法錯誤或通訊錯誤或地址不存在,模塊不響應。

      應用舉例:  用戶命令(字符格式)      #010+050.00(cr)

                          十六進制格式)  233031302B3035302E30300D

                  模塊應答(字符格式)      > (cr)

      十六進制格式)  3E0D

          明:設定地址01H模塊上 通道1的輸出PWM 50%



      2、設定通道N的上電或復位后的PWM輸出值命令

          明:設定模塊通道N的上電PWM輸出值。N0表示第1通道,N1表示第2通道。

      命令格式:#AASN(data)(cr)

      參數說明:#     分界符。

                AA   模塊地址,取值范圍 00FF(十六進制)出廠地址為01,轉換成十六進制為每個字符的ASCII碼。如地址01換成十六進制為30H31H

                S     表示要設置上電或復位后的PWM輸出值。

                N     通道代號 01換成十六進制為30H31H

                (data) 代表要設置的通道N輸出的PWM數據。范圍000.00~100.00 代表PWM0%100%

                (cr)   結束符,上位機回車鍵,十六進制為0DH

      應答格式:>(cr)      命令有效。

                ?AA(cr)   命令無效或非法操作。

      參數說明:>     分界符。

                (cr)   結束符,上位機回車鍵,十六進制為0DH

      其他說明:假如語法錯誤或通訊錯誤或地址不存在,模塊不響應。

      應用舉例:  用戶命令    #01S0+010.00(cr)

                  模塊應答    >(cr)

          明:設定地址01H模塊上 通道1的上電輸出PWM值是10%



      4個螺絲孔,可以裝螺絲固定





      注意事項:

      1、使用前根據裝箱單,以及產品標簽,仔細核對和確認產品數量、型號和規格。

      2、使用時必須按所選產品型號對應的接線參考圖,正確連接信號輸入、輸出和電源線,檢查無誤后再接通電源和信號。

      3、當用表筆直接測量信號時,請將端子旋緊。

      4、使用環境應無導電塵埃和破壞絕緣、金屬的腐蝕性氣體存在。

      5、集中安裝時,安裝間距≥10mm

      6、產品出廠時已調校好,請勿隨意調校。確需現場調校時,請與我公司聯系。

      7、產品為一體化結構,不可拆卸,同時應避免碰撞和跌落。本產品質保2年,在此期間,本公司免費維修或更換。人為損壞或者涂改和撕下產品上的任何標貼的概不退換。

      8、產品內部未設置防雷擊電路,當產品的輸入、輸出饋線暴露于室外惡劣氣候環境之中時,請注意采取防雷措施。

      9、產品規格更新時恕不另行通知。

      保修:

      本產品自售出之日起兩年內,凡用戶遵守貯存、運輸及使用要求,而產品質量低于技術指標的,可以返廠免費維修。因違反操作規定和要求而造成損壞的,需交納器件費用和維修費。

      版權:

      版權 ? 2017深圳市貝福科技有限公司。

      如未經許可,不得復制、分發、翻譯或傳輸本說明書的任何部分。本說明書如有修改和更新,恕不另行通知。

      商標:

      本說明書提及的其他商標和版權歸各自的所有人所有。

                                                                              版本號:V1.0

                                                                              日期:20179
