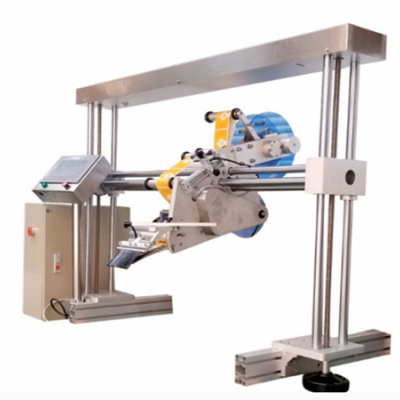

全自動龍門架平面貼標機

BG311D-全自動龍門架平面貼標機

產品用途：

全自動龍門架平面貼標機適用于在各種物品的上平面貼標簽，特別針對大弧度產品上平面貼標。如，如書本、文件夾、盒子、紙箱、牙膏盒等。采用龍門架支撐貼標頭的方式，確保輸送帶跨度大的情況下，能夠支撐牢固，調整方便。

增加弧面覆標機構，能夠保證大弧面產品覆標時候，貼標美觀，不褶皺。可選配打碼機或噴碼機到貼標頭，可實現從而實現貼標前或貼標后在產品上噴印生產日期、LOT號、條碼,QR碼等信息。

產品參數：

適用標簽長度：6mm～250mm

適用標簽寬度（底紙寬度/mm）：6mm～130mm

適用產品尺寸：無要求（取決于流水線輸送參數）

適用標卷外徑：φ300mm

適用標卷內徑：φ76mm

貼標精度：±1mm

出標速度：步進19m/min 伺服25m/min

貼標速度：步進：40～150pcs/min 伺服：50～200pcs/min

重量：約70kg

頻率：50HZ

電壓：220V

功率：380W（牽引步進） 830W（牽引伺服）

設備外形尺寸：（長×寬×高）1100mm×700mm×1450mm。

適用標簽：不干膠標簽，不干膠膜，條形碼等。

適用產品：要求在平面、大弧度面上貼附標簽或膜的產品。

應用行業：廣泛應用于印刷、文具、食品、日化、電子、醫藥、等行業。

應用實例：書本平面貼標、文件夾貼標、盒子、紙箱等。

工作原理：

傳感器檢測到產品經過，傳回信號到貼標控制系統，信號經過PLC處理后，在適當時刻送出標簽貼附在產品設定位置上，產品流經覆標裝置，標簽被覆牢固，一張標簽的貼附動作完成。

操作方式：

放產品（可接流水線）—>產品輸送（自動實現）—>產品糾正（自動實現）—>產品檢測（自動實現）—>貼標（自動實現）—>覆標（自動實現）—>收集已貼標產品。

不干膠標簽制作要求：

標簽與標簽之間間隔2-4mm

標簽距離底紙邊沿2mm

標簽底紙用格拉辛材質的底紙，此種底紙韌性好防止拉斷（避免切傷底紙）

卷心內徑76mm，外徑小于260mm，單排排列。

以上標簽制作需結合您的產品，具體要求請與我司工程師溝通結果為準！

產品特性：

貼標精度高：細分步進電機或伺服電機驅動送標，送標精準；標帶繞行糾偏機構設計，保證標簽牽引過程中不左右偏移；偏心輪技術應用于牽引機構，牽引標簽不打滑，確保出標精準。

堅固耐用：采用三桿調整機構，充分利用三角形的穩定性，整機堅實耐用。

穩定性高：三菱PLC+臺灣威綸觸摸屏+針形電眼+西克測標簽電眼組成的高級電控系統，支持設備7×24小時運轉。

應用靈活：配置不同覆標機構，可實現在平面和不平整表面貼標。

調整簡單：設計6自由度可調調整座，不同產品之間的轉換變得簡單、省時。

智能控制：自動光電追蹤，具備無物不貼標，無標自動校正和標簽自動檢測功能，防止漏貼和標簽浪費。

觸摸屏操作界面：全中文注釋和完善的故障提示功能，各種參數調整簡單快捷，操作方便

功能強大，具有生產計數功能，省電功能，生產數設定提示功能，參數設置保護功能，方便生產管理。

可選配功能和部件：

1.熱打碼/噴碼功能

2.自動收料功能（結合產品考慮）

3.自動上料功能（結合產品考慮）

4.增加貼標裝置

5.其他按客戶要求訂做。
