正安防爆壓縮氧自救器ZYX30煤礦用45分鐘便攜隔絕式

ZYX30隔絕式壓縮氧氣自救器 循環使用自救器詳細介紹

1. 概述

1.1 產品特點

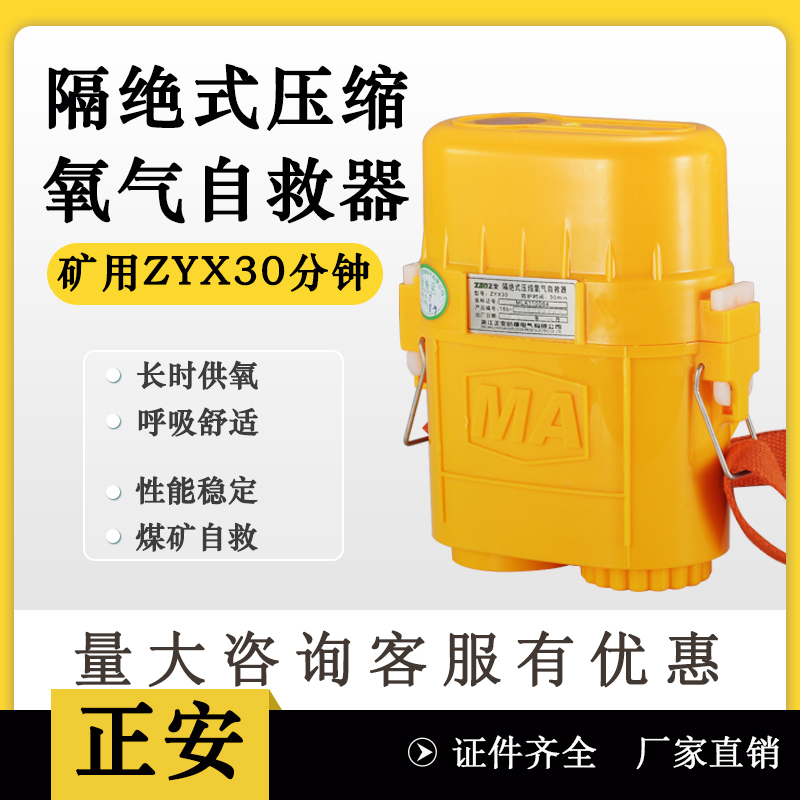

ZYX30隔絕式壓縮氧氣自救器 循環使用自救器

本自救器是以壓縮氧氣作為氣源的隔絕再生式自救器，人體呼吸系統與外界隔絕，可以防止外界各種有毒有害氣體進入，能滿足遇險人員逃生時使用。

本自救器具有三種供氧方式，定量供氧、自動補氧和手動補氧。使性能更加可靠、穩定。具有體積小、重量輕、攜帶方便等特點（外殼非金屬材質符合GB3836.1-2010標準要求）。

⒈2 主要用途及適用范圍

本自救器主要用于煤礦或環境空氣發生有毒氣體污染及缺氧窒息性災害時，現場人員迅速佩戴，保護人正常呼吸逃離災區。本自救器主要適用于下述場合：

1). 可供煤礦井下作業人員在發生火災、瓦斯突出、瓦斯爆炸等災害性事故時，以及救護

人員在呼吸器發生故障時迅速撤離災區使用。

2). 可供化工部門在對設備進行簡單維護以及有毒有害氣體逸出時使用。

3). 可供石油開采作業時，天然氣及其它毒性氣體大量突出時使用。

4). 可裝備在現代化高層建筑和在有毒有害氣體或缺氧環境中使用，當發生災害性火災時，供遇難人員佩戴逃生和待救時使用。

⒉ 結構特征及工作原理

⒉1 產品結構

自救器主要由高壓系統、呼吸系統及CO₂過濾系統組成：高壓系統包括氧

氣瓶、氧氣瓶開關、減壓器、自動手動補給閥和壓力表等；呼吸系統由口具、

鼻夾、呼氣管、氣囊、排氣閥、及呼吸閥等組成；清凈罐內裝入定量的，符合

標準的CO₂吸收劑形成CO₂過濾系統。平時所有系統裝置都裝在上蓋與清凈罐

之中，使用者能通過上蓋上的觀察窗清楚地看到壓力表的壓力指示。清凈罐上

做有皮帶環和背帶環，使用者可攜帶在礦工皮帶或挎在肩。如圖1所示。

1.搭扣， 2.清凈罐， 3.支架， 4.氧氣瓶， 5.減壓器， 6.手輪， 7.安全帽，

8.開關， 9.上蓋， 10.補氣壓板，11.壓力表， 12.排氣閥， 13.氣囊， 14.呼氣管，

15.呼吸閥， 16.口具， 17.鼻夾， 18.壓帽， 底蓋

⒉2 工作原理

ZYX30隔絕式壓縮氧氣自救器 循環使用自救器

逆時針轉動開關手輪6高壓氧氣就從氧氣瓶4流到減壓器5內，經減壓后，自動輸出1.2L/min的氧氣進入氣囊13。用手指按補氣壓板10氧氣以60L/min進入氣囊13，手離開補氣壓板10，補氧停止。

本品還具有自動補氧功能，當呼吸系統為負壓時，補氣壓板10向內收縮，壓迫氣桿（在氣囊內）打開補氧機構，氧氣以60L/min充入氣囊，當氣囊鼓氣時，補氣壓板10離開補氣桿，補氣停止。如果呼吸系統內的氣壓超過一定值，氣體將從排氣閥12溢出。

吸氣時氧氣從氣囊13，呼吸閥15，口具16進入人體。呼氣時氣體經過呼吸閥15，呼氣管14（氣囊內）進入清凈罐2，人體呼出的CO₂被清凈罐2內裝的吸收劑吸收，余下的氧氣進入氣囊。如此反復完成人的呼吸循環。人體的呼吸與外界大氣完全隔絕。

產品簡介：

該產品是以壓縮氧氣為氣源的隔絕式循環式自救器，人體呼吸與外界完全隔絕，可以防止外界有毒有害氣體吸入。主要用于煤礦井下發生有毒有害氣體及缺氧時，為遇險人員逃生時使用。

主要技術參數：
