船用法蘭鑄鐵直角安全閥CB304-1992

安全閥

安全閥是一種安全保護用閥，它的啟閉件受外力作用下處于常閉狀態，當設備或管道內的介質壓力升高，超過規定值時自動開啟，通過向系統外排放介質來防止管道或設備內介質壓力超過規定數值。安全閥屬于自動閥類，主要用于鍋爐、壓力容器和管道上，控制壓力不超過規定值，對人身安全和設備運行起重要保護作用。

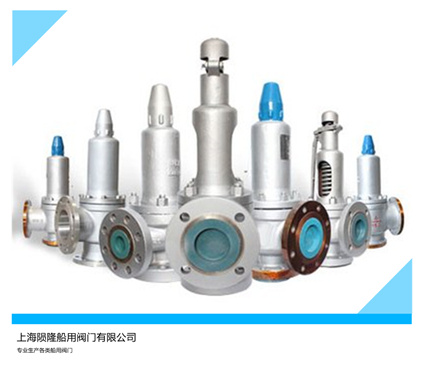

本公司生產的船用安全閥品種有：

船用外螺紋青銅直角蒸汽安全閥CB3192-1993

外螺紋青銅直角液體安全閥CB907-1994

外螺紋不銹鋼空氣信號安全閥CB3022-1994

法蘭鑄鐵直角安全閥CB304-92 CBM1038-81

船用日標法蘭鑄鐵直角安全閥CBM1038-81

船用雙聯鍋爐蒸汽安全閥CB311-81 A38Y-16C

船用鍋爐安全閥5812 Q44

外螺紋青銅安全閥A25W　

安全回流閥安全溢流閥壓力釋放閥安全閥(AHN42F-16/25/40C/P

A28X-16T彈簧全啟式安全閥（空壓機用）

外螺紋蒸汽青銅直角安全閥CB3192-1993

工作壓力：0.1-1.2 MPa(可根據客戶要求設置起跳壓力)

公稱通徑：DN10-DN15

適用介質：溫度不高于190℃的蒸汽。

主要零部件材質說明：閥體材為碳素鋼，閥座、閥盤材質為不銹鋼，調節環材質為錳黃銅。

外螺紋青銅直角液體安全閥CB907-1994

工作壓力：0.1-3.2 MPa(可根據客戶要求設置起跳壓力)

公稱通徑：DN10-DN25

適用介質：淡水、海水、滑油、燃油和壓力容器

材料：閥體為ZCuA19AMn2，閥蓋、閥盤材質為QA19-2。

工作壓力：0.1-6.5 MPa(可根據客戶要求設置起跳壓力)

適用介質：船舶壓縮空氣

材料：本體為35#鋼，閥座、閥盤R型密封面材料為橡膠，Y型為2Cr13

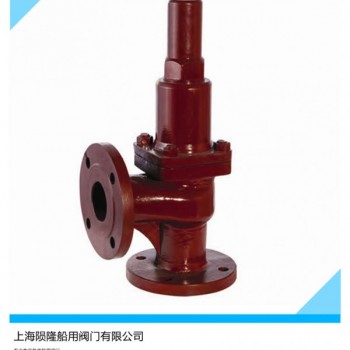

法蘭鑄鐵直角安全閥CB304-92 DN25-80

型式：B、BS型

公稱壓力：0.1-1.6MPa(可根據客戶要求設置起跳壓力)

公稱通徑：DN25-DN80

適用介質：海水、淡水和溫度不高于220℃的蒸汽。

法蘭連接標準：GB2501-89

主要零部件材質：閥體、閥蓋的材料為HT200，閥盤材料為ZCuSn10Zn2，閥桿材料為Q19-2，彈簧材料為60Si2Mn

本標準的法蘭連接尺寸與JIS B2212-1976、JIS B2213-1976一致，結構長度與JIS F 7334-1976、JIS F7308-1976一致，其他尺寸符合CB*304-77

適用介質：淡水、海水、t≤225℃的蒸汽

工作壓力：0.1-1.6MPa(可根據客戶要求設置起跳壓力)

法蘭連接尺寸按CBM1006-81、CBM1007-81

主要零件材料：閥體、閥蓋材料為灰鑄鐵，閥盤、閥座為鑄錫青銅，閥桿為鋁青銅，彈簧為彈簧鋼

使用說明：1、按訂貨要求將彈簧調整到工作壓力，在達到工作壓力之前，必須保證水密性，但允許密封面結合處出現不流動的水滴。

2、安全閥完全打開的工作壓力不得超過工作壓力的20%，安全閥完全關閉的壓力不低于工作壓力的90%

3、在工作壓力P≤0.25MPa時，安全閥完全關閉的壓力可以較工作壓力低0.05MPa,當試驗完畢之后，制造廠將調整套松開，使彈簧恢復自由狀態。

公稱壓力：1.6-4.0MPa

公稱通徑：DN25-DN150
