浮標站溫度水質檢測儀

一、前 言

感謝您購買本公司產品。請在使用產品前仔細閱讀本說明書。本說明書記載了產品的

使用方法、現場安裝要求及日常維護要求等。請在操作前仔細閱讀本說明書，正確使用本

產品。請將本說明書與產品共同放置，以備使用過程中以及今后產品使用提供參考！

二、須知

首先非常感謝您選用本公司的浮標水質在線監測系統，型號：HY/SZ-FB（XX）（以

下簡稱：HY/SZ-FB）在使用本產品前，請仔細閱讀本用戶手冊，并嚴格遵守本手冊中關

于HY/SZ-FB使用、安裝的各項規定，使您能夠、的使用該產品，避免不必要的

財產損失及人員傷害。為確保用戶在使用和維護本產品時的人身，避免財產損失，在

本手冊中有相關及警告信息。請?zhí)貏e關注這些信息，并嚴格參照執行。

三、產品介紹

3.1 產品概述

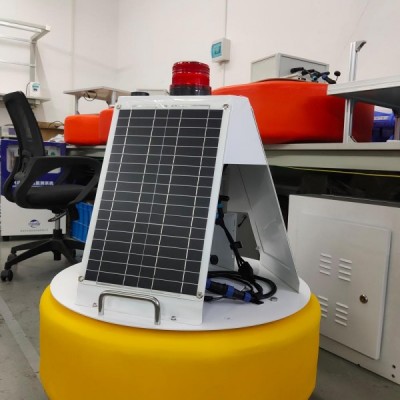

本公司推出的浮標水質在線監測系統（HY/SZ-FB），HY/SZ-FB可以實現多種水質參

數的同時測量，包括溶解氧、pH、ORP、COD、總磷、氨氮、葉綠素A、藍綠藻、電導率

和濁度等多種水質參數，HY/SZ-FB主控機通過RS485（Modbus/RTU協議）總線處理

測量數據，再由無線模塊發送到遠程服務器，用戶可以實時獲得監測數據。

該系統以浮標為載體的水質監測系統是化學分析儀器和各種水質傳感器的集成，并結

合了現代化的數據處理技術、數據通信技術、浮標設計及制造技術，是實現環境水質

監測自動化、網絡化、在線監測的有效技術手段。

HY/SZ-FB浮標水質在線監測系統的應用領域廣泛，可用在水產養殖、工業、生活污水

排放、農業灌溉用水、環境監測等領域。

3.2 產品特點

·易維護性：運行穩定，故障率低，維護方便；

·成本低：監測全程無需化學試劑，降低運行成本；

·耐腐蝕性：浮體表面能低，防止水生生物的附著，抗腐蝕性強；

·防水性：系統密封性好，供電系統和監測設備的正常運行；

·供電系統：太陽能板與鋰電池聯合供電，實現陰雨天，整體系統仍能正常工作；

·數據、存儲與傳輸：具有極強的兼容性和擴展性，內存容量大，斷電時數據不

 丟失，并具備數據補發功能；

·浮標固定：根據不同的水下情況選擇不同的錨纜和拋錨形式，錨纜能夠耐受礁石磨

 損和惡劣情況的牽引拉拽，防止浮標漂移丟失。

四、技術參數

太陽能：重量：0.45KG*3PCS、尺寸：420*280*2.5mm、輸入功率：18W*3PCS 12V（可定制）、工作電壓18.4V；開路電壓：22.6V

鋰電池（帶控制器）：重量：3kg、容量：4H（可定制）、尺寸：267*155*80mm

烤漆鈑金框架：重量：3.75kg、尺寸：615*453*1.5mm

不銹鋼架：重量：2KG*2PCS、尺寸：外徑200*高500*2PCS

配重板：重量：10KG、尺寸：外徑320*內徑28*高60mm
