FK-W無線風速報警儀

產品簡介

FK-W無線風速報警儀是用于特種工程機械、高空作業等領域使用的無線測控產品。結合了先進的傳感器和短距離無線通訊技術及數據處理與控制技術。徹底免除安裝人員的布線麻煩，傳輸距離可達1000m（視距）。

設備主要由兩部分組成：無線風速傳感器及測控儀。

無線風速傳感器供電可選擇：AC220V、DC5V、DC12V、DC24V、太陽能供電（出廠時用戶定制）；

測控儀供電可選擇：AC220V、DC12V、DC24V（出廠時用戶定制）；

產品參數

工作電流測控儀200ma；無線風速傳感器30-80ma(根據無線發射的功率變化)

報警風速5-39m/s可調整

斷電風速6-40m/s可調整（斷電延時約2秒左右，以避開瞬時風速造成斷電）

控制觸點容量AC220V/10A

工作方式連續

傳輸距離1000米（視距），工作現場根據實際遮擋情況而定

安裝與接線

1.測控儀應固定在工作人員方便觀察之處；

2.無線風速傳感器固定在起重機或鐵塔上無遮擋的地方，如距離較遠應盡量與測控儀之間無異物遮擋；

3.測控儀插頭線為電源線，認真檢查供電電壓接線：紅線+   黑線-；

4.測控儀輸出黃線（常閉），紅線為控制聯鎖（常開），黑線為公共端；

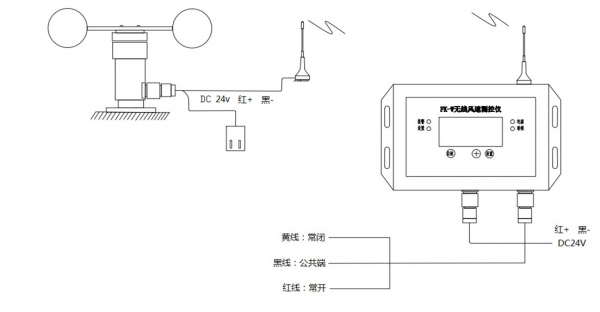

示意圖

使用方法

※ 將風速傳感器使用配套螺絲固定結實、天線吸盤固定好，測控儀在觀測人員附近固定好之后，接通測控儀和傳感器電源，顯示當前風速，如沒有接通傳感器電源或無線信號太弱時，測控儀顯示“E.00”；

※ 按下“設置”鍵，顯示閃動的“1”，用“+”鍵調整報警風速，再按一下“設置”鍵，顯示閃動的“2”用“+”鍵調整二級報警風速。再按一下“設置”鍵即進入正常工作，報警風速值不應大于斷電風速值，以免引起紊亂；

※ 按下“自檢”鍵，“聯鎖”燈亮并聲音報警，繼電器吸合。
