防火卷簾控制器FJK-SＦ-XA01型

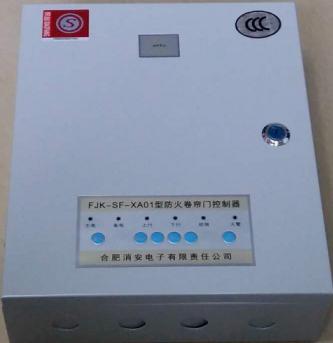

FJK--SF--XA01型防火卷簾控制器

         使用說明書

一、 概述

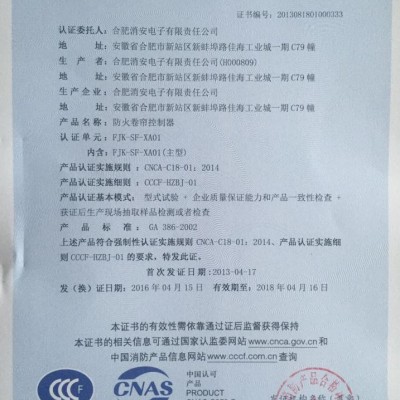

合肥消安電子有限責任公司是一家專業從事防火卷簾控制器的開發、研制、生產的高科技企業，自主研發的FJK－SF－XA01型防火卷簾控制器是根據國家行業標準《防火卷簾控制器GA386—2002》生產，產品已經通過國家消防電子產品質量監督檢驗中心檢驗，可廣泛應用于控制各類工業建筑、民用建筑及公共建筑中需要防火分割和疏散通道上的各類防火卷簾門。具有結構簡單、安裝調試方便、可靠性高、抗干擾能力強等優點。

二、 主要功能

1、 為與其相連且要求其供電的部件供電。

2、 能直接接煙、溫感探測器或消防聯動報警信號，控制防火電機實施開啟和關閉。并向消防控制中心反饋門位信號、火警和故障報警信號。

 3、具有自檢、消音、復位和自動逃生功能（需配本公司手盒）。

4、具有缺相、過流、過載保護功能和相序自動檢測、自動換相功能（三相任意接）。

5、具有電池、煙、溫感掉線故障報警功能，但不影響卷簾門的正常運行。

6、具有限位開關故障停機保護功能，防正、反卷超限位自動停止并故障報警；避免

繼續運行發生事故。

7、 在主電源掉電或缺相有火警發生時，備用電源自動啟動速放控制裝置，使卷簾

靠自重下降以防止火災蔓延，此功能下有應急逃生功能。

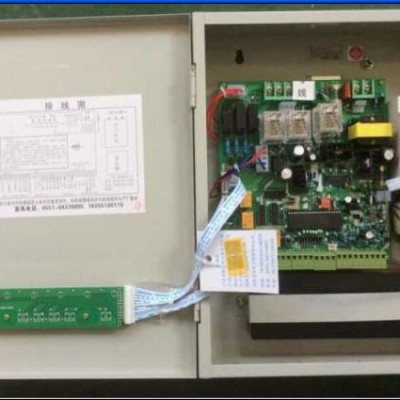

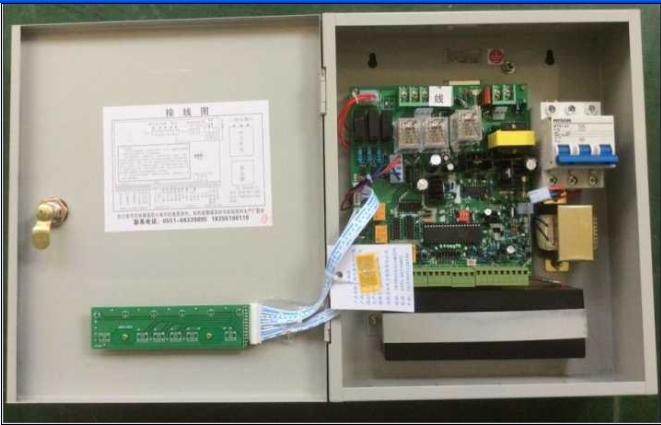

三、 接線說明

CZ1 強電端子說明：

  1－2－3位端子接卷門電動機（三相電源輸出）。

4－位端子接卷門機的零線。

5－位端子接三相電源的零線。

  6－7位端子接剎車整流橋輸入（220V輸入）或輸出端，整流橋原交流輸入線要斷開。

  三相電源的進線直接接入空氣開關。

CZ2 端子說明：

  01 ~01火警反饋輸出端（或控制外設噴灑）。

  02~02 故障反饋輸出端。

  03~06 卷門下位反饋輸出端。

  04~06 卷門中位反饋輸出端。

  05~06 卷門上位反饋輸出端。

CZ3 端子說明：

  1手控盒公共端。

  2 手控盒電子鎖控端。

  3 手控盒上行鍵。

  4 手控盒停止鍵。

  5 手控盒下行鍵。

  6 手控盒消音鍵。

  7 手控盒復位鍵。

  8 上限位接入端。

  9 限位公共端。

  10 下限位接入端。

  11 24V負極端。（消防有源信號的公共端）

  12 消防聯動全降信號接入端（或溫感信號輸入端）。

  13 消防聯動半降信號接入端（或煙感信號輸入端）。

  14 24V正極端（煙、溫感的公共端；或消防無源信號的公共端）。

注：消防聯動中心提供無源常開信號接14 ~ 13（半降），14 ~12（全降）；消防聯動提供有源信號，半降信號的正極接13負極接11，全降信號的正極接12負極接11。

四、 調試、設置方法

仔細檢查接線正確無誤后，方可進行整機調試。

    1、將控制器的主、備電源開關合上后，控制器先進行上電自檢，自檢后如一切正常，面板主、備電源指示燈亮，其他指示燈滅；自檢后如果有故障音、故障指示燈亮，應檢查三相電源是否缺項，零線、電池是否掉線。解決故障后方可進行下面操作。

2、卷簾上、下限位的設置：

電源正常后，將撥碼開關K的1、2、3碼撥至OFF（出廠時已設置為此碼），操作手控盒按鍵，觀察按鍵標識與卷簾運行方向是否一致，如果相反將撥碼開關K的第1碼撥至ON后按一下“復位”鍵（或將卷門機三相電源任意調換兩相）即可，并將卷門上、下限位設置好。

3、消防聯動的設置：

    a:)用于防火分隔通道（一步降到底位）的設置：將撥碼開關K的第2、3碼撥至OFF位置即可（出廠時已設置為此碼）。

    b:)用于疏散通道（一步降中位，二步降到底位）的設置：先將撥碼開關K的第2碼撥至ON進行時間設置，時間設置開始時卷簾門要處于上限位，如果不在上限位會自動運行至上限位后進行設置。先按“下行”鍵，使卷門運行至中位（離地面1.5m-1.8m處，設置的是中位高度）時按“停止”鍵停止運行，接著按“上行”鍵運行（中間延時固定30s；如果要現場設定時間，可在按“停止”鍵后，再按“停止”鍵，每按一次時間增加10s，以此類推設定好時間后按“上行”鍵）至上限位；當上升至上限位后控制器自動啟動備電使卷門下行，下行至中位時按“停止”鍵（設置備電下降時的中位），卷門停止后接著再自動啟動卷門上行至上限位，到達上限后主電源燈閃爍，閃爍結束后把撥碼開關K碼的第2碼撥至OFF，第3碼撥至ON，時間設置結束.

在疏散通道下：a:如先接到半降（煙感）信號卷門降至中位，再接到全降（溫感）信號卷門降到底；b:如先接到全降（溫感）信號卷門先降至中位、延時后降至底位。

     注：如果二步降時間要重新設置，先把撥碼開關K的2、3碼撥至OFF，按“復位”鍵一次重復疏散通道設置。
