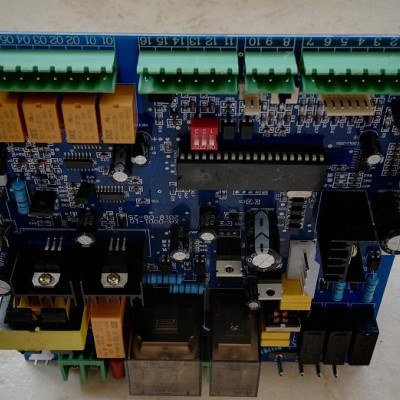

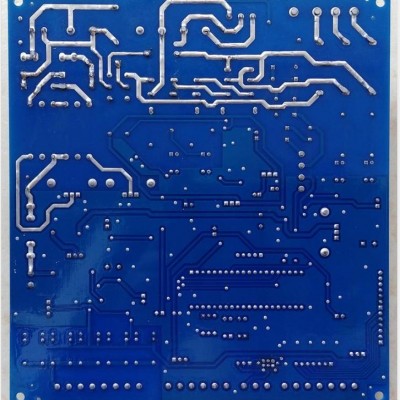

防火卷簾控制器線路板ＸＡ20182021型

 主要功能及技術參數

1、 為與其相連且要求其供電的部件供電。

2、 能直接接煙、溫感探測器或消防聯動報警信號，控制防火電機實施開啟和關閉。并向消防控制中心反饋門位信號、火警和故障報警信號。

 3、具有自檢、消音、復位和自動逃生功能（需配本公司手盒）。

4、具有缺相、過流、過載保護功能和相序檢測、自動換相功能。

5、具有電池、煙、溫感掉線故障報警功能，但不影響卷簾門的正常運行。

6、具有限位開關故障停機保護功能，防正、反卷超限位自動停止并故障報警；避免

繼續運行發生事故。

7、 在主電源掉電或缺相有火警發生時，備用電源自動啟動速放控制裝置，使卷簾

靠自重下降以防止火災蔓延，此功能下有應急逃生功能。

    8、控制器具備以下檢測功能

a) 控制器的主電源掉電（控制器外燈板主電指示燈熄滅）

b) 當卷門機采用三相電源時.電源缺相（控制器外燈板主電指示燈閃爍）

c) 備用電源與充電器之間的連接線斷路或短路（控制器外燈板備電指示燈熄滅）

d) 備用電源故障（控制器外燈板備電指示燈熄滅或閃爍）

e) 控制器與速放控制裝置間連接線斷線.短路（控制器主板剎車故障指示燈亮起）

f) 火災探測器組故障(如連接)  （控制器主板煙、溫感故障指示燈亮起）

g) 防火卷簾正卷或反卷.（控制器主板超限故障指示燈亮起）

h) 卷門機掉線（控制器主板電機故障指示燈亮起）

9、技術參數及安裝尺寸：

a)  環境溫度: －10～+55℃；相對濕度≤95%；大氣壓力: 86～106kPa

b) 控制器控制的卷門機功率應≤1.5KW，額定電壓AC380V/50HZ。

c) 與控制器相連的導線應≥1平方毫米。導線應用金屬軟管或鋼管與控制器相連。

d) 備用電源電壓：DC12V

e) 安裝尺寸：（長×寬×高）320mm×245mm×75mm
