礦山用防爆本安型流速測算儀

本安型流速測算儀概述

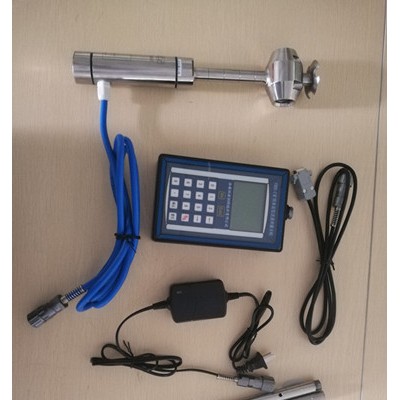

TD-YSD5本安型流速測量儀,是微電腦控制的全漢化菜單顯示，手持式測量儀器。儀器測量精度高，操作簡便，測量不受水質、混濁度的影響，防爆、防水、安全可靠。適用于各種河、渠、水溝、管道水流速的測量，還可應用于水利調查和涇流實驗。

本安型流速測算儀工作原理

儀器通過其流速數據采集部件得到被測水流速的頻率值后經過處理轉換成相應的流速數據并顯示和存儲。

儀器可與微機進行數據通訊，將采集到的數據傳輸到微機中進行存儲和處理。

本安型流速測算儀主要技術指標

1．量程范圍：（0.25～5）m/s；

2．測量誤差：±5%；

3．數據暫存容量：2400組數據；

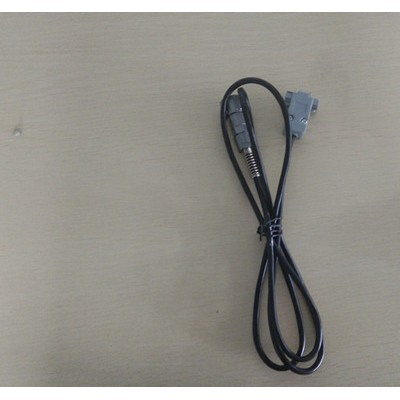

4．通信接口：RS232，儀器向計算機單向傳輸數據；

5．波特率：1200bps；

6．供電電源：鋰電池（兩節18650，1400mAH，3.7V）組；

7．工作電流：不大于60mA；

8．儀器工作時間：充電一次工作時間不小于4小時；

9．重量：0.7kg；

10．外形尺寸：165mm×104mm×41.5mm；

11．防爆型式：本質安全型。

12．防爆標志：ExibI。

本安型流速測算儀顯示通訊子菜單

（1）顯示：在顯示通訊子菜單下點按“1”，儀器顯示已存貯數據的個數及記錄號。此時光標停在記錄號查詢處，用戶可根據需要輸入所存貯數據中的任何一個記錄號，按“確認”鍵，系統將自動逐一顯示從該記錄起到后一個記錄止的所有數據。按“·”鍵可隨時終止顯示。

（2）通訊：在顯示通訊子菜單下點按“2”，系統進入通訊狀態。執行本操作會將儀器存貯的數據傳入微機中。注意：執行本操作前，需將儀器與計算機連接好，啟動微機數據處理軟件，進入通訊等待狀態，后點按儀器的“通訊”項。此時儀器與微機進行數據傳輸，待通訊結束，儀器自動返回子菜單，此項操作完畢。

（3）清數據：執行本操作將清除儀器內存貯的數據。在顯示通訊子菜單下點按“3”，儀器顯示“確認”，點按鍵盤“確認”鍵，清除儀器內數據，儀器顯示“數據已清”，并自動返回子菜單。

注意：執行此操作后系統將自動清除儀器內存中所有數據。在確定儀器內數據沒用或已傳入微機備份后，方可進行此項操作，以免造成數據丟失。

（4）返回：選擇該項儀器返回主菜單。

功能檢查

儀器加電后能正常顯示主菜單，點按“3”進入流速測量，設完后一個參數后，按“確認”鍵吹動探頭渦輪，若測量的流速不為零，表明儀器工作正常。

使用環境與貯運要求

1．使用環境:儀器在下列條件下應能正常工作

a)環境溫度：（0～40）℃；

b)相對濕度：≤95%（+25℃）；

c)大氣壓力：（80～106）KPa；

d)無顯著振動和沖擊的場合；

e)無破壞絕緣的腐蝕性氣體場合；

f)有爆炸性氣體混合物的場合。

2．貯運要求

（1）裝卸時防止劇烈振動，防跌落；

（2）包裝后的產品在避免雨雪直接淋襲曝曬的條件下,可適用于水運、陸運和空運等各種運輸方式；

（3）包裝后的產品應能在-10℃~+40℃,相對濕度不大于90%的無腐蝕性氣體環境中貯存一年以上。儀器長期不用時每隔三個月必須充電一次。

數據處理軟件使用說明

1．安裝

按系統提示安裝數據處理軟件。

2．運行程序

詳細操作方法見軟件內幫助文件。

測量注意事項

1．測量地點應選擇在水流均勻,沒有渦流的地方。

2．測段水渠形狀要整齊,渠底要盡量平坦，無堆積物。

3．測量時探頭渦輪必須與水流方向垂直。

4．測量時手要握穩探桿。

注意事項

1．儀器使用前好充足電以保證現場長時間使用。電池充電必須用本儀器所配專用充電器且在地面安全環境下進行。充電時間為八小時。

2．儀器每次使用完后應注意保養，及時用自來水沖洗流速傳感器探頭，確保儀器測量準確度，延長使用壽命。

3．本儀器標定周期為一年。
