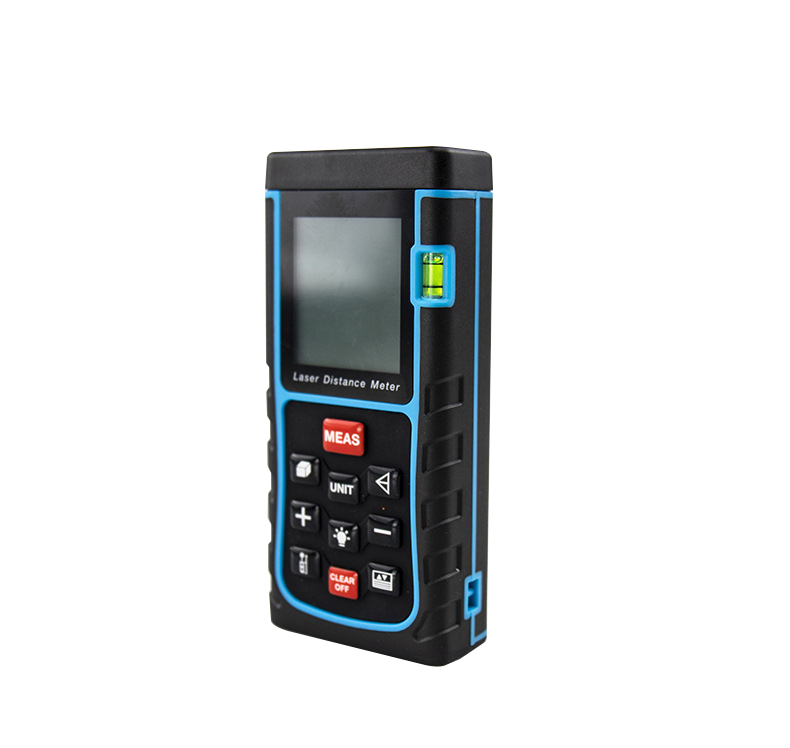

正安防爆 礦用激光測距儀高精度 YHJ200J 便攜式

YHJ200J 礦用本安型激光測距儀 紅外線高精度電子尺 高精度測距儀詳細介紹

概述

YHJ200J 礦用本安型激光測距儀 紅外線高精度電子尺 高精度測距儀

用于煤礦井下對巷道工作面.采掘面等的距離進行***，快速測量，并可計算面積，體積等，也可用于安監執法部門對執法現場的***快速測量，同時可以計算面積體積等，可

廣泛用于工業，商業的裝修，工程建設。具體可用于地板瓷磚鋪設，墻體涂料面積估算，工地施工距離，

面積和體積的測量整機功耗低、精度高、壽命長、外形美觀、便于攜帶。

防爆類型

防爆形式：礦用本質安全型；

防爆標志：ExibIMb

3、使用環境條件

a）工作溫度： 0℃～40℃；

b）相對濕度 ：≤98%；

c）大氣壓力： 86kPa～116kPa

d）具有甲烷或煤塵爆炸危險的煤礦井下

e）貯存溫度為-40℃～60℃

工作原理與 結構1.工作原理

工作原理是工作時由測距儀發出的一束很細的激光束到反射式目標

表面再反射回來的激光束由光電元件接收，計算器測定激光束從發射到接收的時間計算出從觀測者到目標

間的距離

2、結構

YHJ200J 礦用本安型激光測距儀 紅外線高精度電子尺 高精度測距儀

技術參數

1、型號： YHJ200

2、測量范圍： 0～200M；

3、基本誤差： ± 0.002M

4、基本工作模式：單次測量和連續測量

5、基本功能：距離測量，面積和體積測量

6、工作溫度：-10℃—50℃

7、存儲溫度：-30℃—60℃

8、顯示屏：有背光功能的 LCD 顯示屏

9、激光等級：2 級可見紅光波長 635mn 激光功率≤5mW

10、激光自動關閉時間： 1min

11、保護等級：IP65

12、外形尺寸：（112×48×24）mm

13、外殼材質：ABS 防靜電工程塑料

14、防爆形式：礦用本質安全型；

15、防爆標志：Exib I Mb；

16、電池采用兩節鋅錳 AAA 干電池，額定電壓 Ue：3.0V，輸出電壓 UO：3.2V，輸出電流 I0： 5.0A。

安全警示及使用注意事項

缺少零件的檢測儀嚴禁下井使用。

嚴禁在井下拆卸或更換零部件，否則會引發危險。

嚴禁隨意改變產品結構或零部件，維修時不得改動電路。

嚴禁粗暴擊打報警儀。

檢測儀若出現故障，應立即關機，上井維修，存在故障的報警儀不能下井。

充氣標定零點時，必須先將儀器接好輸氣管，再開氣瓶開關，調校完成后，要立即關氣瓶開關。

充氣標定、調校必須在通風干燥的潔凈空氣環境中進行。

嚴禁井下充電！

嚴禁使用本說明書規定以外的電池！

嚴格按照使用說明書操作儀器，保持儀器的清潔。

應按規程定期對儀器進行檢測，發現超差及時標校或維修。

儀器應存放在干燥、清潔、無有害氣體的室內。

YHJ200J 礦用本安型激光測距儀 紅外線高精度電子尺 高精度測距儀

本儀器的校準必須采用不確定度不大于 2%的氮氣中一氧化碳或空氣中一氧化碳氣體標準物質進行。
