JG3050-17塑料管材及配件跌落試驗機

JG3050-17塑料管材及配件跌落試驗機 塑料管材跌落試驗機 管材跌落試驗機

一、說明：

產品名稱：塑料管材及配件跌落試驗機由滄州中亞試驗儀器有限公司生產，型號：JG3050-17

產品原理及作用：跌落試驗機用于電工套管、套管配件、塑料管材、玻璃、陶瓷等非金屬材料試樣進行模擬一定高度和角度跌落于地面時的情況，做跌落試驗，從而了解產品受損情況及評估產品在跌落時所能承受的墮落高度及耐沖擊強度。從而根據產品實際情況及標準范圍內進行改進、完善產品設計。

參照標準：《JG 3050-1998 建筑用絕緣電工套管及配件》6.8  套管及配件跌落性能測定。

二、塑料管材及配件跌落試驗機結構簡介：

主柱采用特殊優(yōu)質鋼材定做，經外圓磨加工、外表鍍鉻、堅固耐用且不生銹。

真完完成平行、角度跌落試驗。

電動復位、電控跌落，使用方便。

保證試件托架與試件試件的自由分離，實現試件的自由跌落，沖擊振動小，穩(wěn)定可靠。

與預設跌落高度誤差不超過2%或10mm。

三、標準：

跌落試驗機符合《GB4857.5垂直沖擊跌落試驗方法》試驗標準。

依據《JG 3050-1998 建筑用絕緣電工套管及配件》生產。

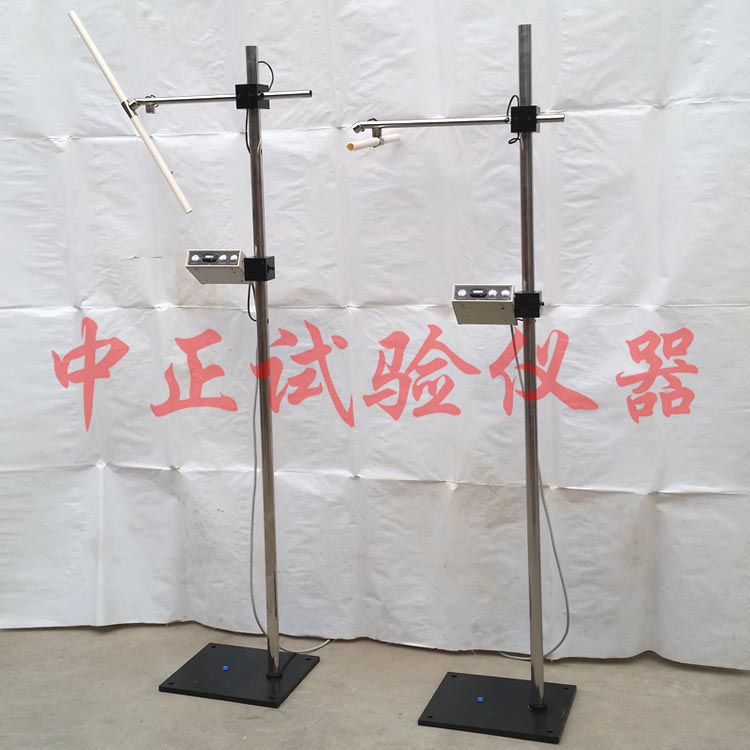

四、結構參考圖：

試驗原理：把試驗樣品放在預定高度，然后使其按預定狀態(tài)自由落下，與沖擊地面相撞。

五、塑料管材及配件跌落試驗機特點：

本機可對管材及配件的平行、角度作自由跌落試驗，配備控制臺從而能準確地使試件與托架分離，設計簡單，使用方便，性能穩(wěn)定安全，單臂設置，可方便地放置試件，跌落角度沖擊面與地平面角度誤差小于等于5。

六、技術參數：

跌落高度（固定式）：1500mm

跌落角度（可調式）：45°（30°-60°）

跌落方式：平行 角度

跌落高度誤差：±10mm

試件Z大重量：5KG

電源：220V±10%50Hz  2A

功率：50W

試驗機外形尺寸：400*600*1800mm

凈重：20KG
