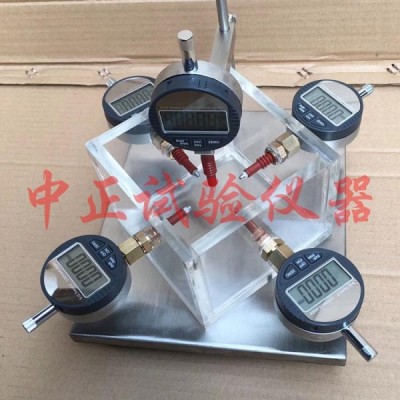

中正YZP-1巖石自由膨脹率試驗儀

YZP-1巖石自由膨脹率試驗儀 巖石側向約束膨脹試驗儀 巖石自由膨脹率儀

一、產品簡介：

巖石自由膨脹率試驗儀是巖石試件在浸水后產生的徑向和軸向變形分別與試件直徑和高度之比，以百分?jǐn)?shù)表示。該試驗儀器為千分表數字直讀式結構，適用于各類巖石膨脹性試驗中的側向約束情況下，軸向位移變化的試驗，配有透水板，千分表等試驗裝置。

二、技術參數：

1、千分表量程：1mm

2、精度：0.001mm

3、玻璃槽長*寬：95*95mm

4、玻璃槽高度：85mm

5、透水板：φ50mm/50*50mm

6、設計試塊尺寸：φ50*20mm/50*50mm

7、主機外形尺寸：300mm×200mm×295mm

三、試驗步驟

（1）將試件放入內壁涂有凡士林的金屬套環內，在試件上下分別放置薄型濾紙和透水板。

（2）頂部放上固定金屬荷載塊并安裝垂直千分表。金屬荷載塊的質量應能對試件產生5kPa的持續壓力。

（3）讀記千分表讀數，每10min讀記1次，直至3次讀數不變。

（4）緩慢地向盛水容器內注人潔凈水，直至淹沒上部透水板。

（5）在第1小時內，每隔l0min測讀變形1次，以后每隔1h測讀變形1次，直至3次讀數差不大于0.001mm為止。浸水后試驗時間不得小于48h。

（6）試驗過程中，應保持水位不變，水溫變化不得大于2℃

（7）試驗過程中及試驗結束后，應詳細描述試件的崩解、掉塊、表面泥化或軟化等現象。
