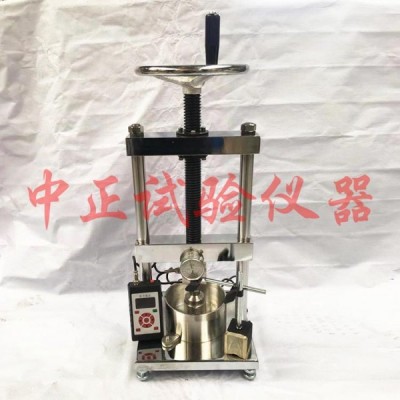

中正YYP-40巖石膨脹壓力試驗儀

YYP-40巖石膨脹壓力試驗儀 巖石膨脹壓力試驗機 巖石膨脹壓力儀

一、概述

巖石膨脹壓力試驗儀為數字顯示，手動轉動絲杠施加壓力，適用于各類巖石膨脹性試驗中的體積不變條件下的膨脹壓力試驗，配有透水板，千分表等試驗裝置。

二、巖石壓力膨脹試驗儀主要參數

1、z大試驗力：50KN

2、精  度：優于1級

3、壓縮空間：170mm

4、立柱間距：165mm

5、玻璃鋼環直徑：141mm

6、玻璃剛環高度：66mm

7、金屬環直徑：50mm

8、金屬環高度：55mm

9、主機外形尺寸：320*320*500mm

三、巖石壓力膨脹試驗儀試驗步驟

1、將試件放人內壁涂有凡士林的金屬套環內，在試件上下分別放置薄型濾紙和金屬透水板。

2、安裝加壓系統及量測試件變形的測表。

3、應使儀器各部位和試件在同一軸線上，不得出現偏心荷載。

4、對試件施加產生O.O1MPa壓力的荷載，測讀試件變形測表讀數，每隔l0min讀數1次，直至3次讀數不變。

5、加的荷載，應保持試件高度在整個試驗過程始終不變。

6、開始時每隔10min讀數1次，連續3次讀數差小于0.001mm時，改為每1h讀數1次

7、浸水后總試驗時間不得少于48h.

8、試驗過程中，應保持水位不變。水溫變化不得大于2℃

9、試驗結束后，應描述試件表面的泥化和軟化現象。

四、壓力計算

按下列公式分別計算巖石自由膨脹率、側向約束膨脹率、膨脹壓力

VH=△H/H *100

VD=△D/D *100

VHP=△H1/H *100

PS=F/A
