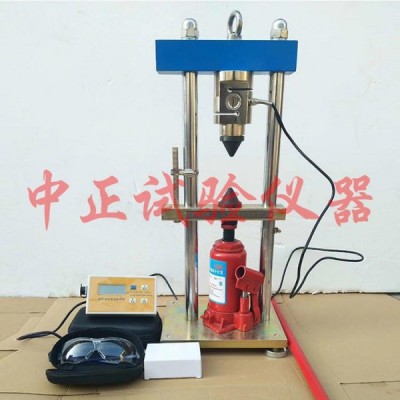

中正STDZ-2/3巖石點荷載試驗儀

STDZ-2/3巖石點荷載試驗儀 點荷載試驗儀 數顯巖石電荷儀 數顯巖石點荷載試驗儀

一、用途：

巖石點荷載試驗儀是一種用于巖石點荷載試驗、測定巖石點荷載強度指數的測試儀器。根據巖石點荷載強度指數，可以計算確定巖石的單軸抗壓強度，判定巖石的各向異性（即不同點載荷強度中z大與z小值之比），確定風化帶，預估鑿巖速度，對巖石進行分級等等。

巖石點荷載試驗儀是一種適合于施工現場使用的測試儀器。點荷載測試對巖樣的制備要求較低，可以是工程勘探的巖芯試樣，也可以是稍加修整的不規則試樣。試樣制備不需專門機械加工，與常規測試相比，具有測試速度快，試驗周期短，方法簡便，成本低廉的特點。可應用于地質、礦山、水電、鐵路和交通等建設工程的現場試驗之中。巖石點荷載試驗已于1972年由巖石力學學會試驗方法委員會正式列為測定巖石強度的方法之一，巖石力學學會試驗方法委員會于1985年又對該方法進行了修訂。巖石點荷載強度已在我國的標準和許多部門規范中得到應用。

二、技術性能參數：

1、千斤頂z大出力：50KN（5T） 100KN（10T）

2、傳感器額定承載能力：50KN（5T）100KN（10T）

3、活塞直徑：Φ32mm / Φ38mm

4、活塞z大行程：60mm

5、加載點z大間距：90mm

6、允許試樣z大寬度：90mm

7、測量范圍：0-120

8、允許試樣沿加載方向的z小長度：40mm

9、讀數方式：液晶顯示，電子峰值記憶

10、測力誤差：≤1％F.S

11、工作溫度：-20～45℃

12、電源：9V方塊電池

13、幾何尺寸(L×W×H)：280mm×250mm×640mm

14、重量：29kg / 34kg

三、結構及特點：

1、采用臥式結構，加力方便，穩定性好。

2、反力架采用圓筒狀構造，對中性好，不偏心，結構堅固、緊湊，能夠滿足高強度、大巖芯試樣的測試要求。

3、千斤頂裝于圓筒外殼體上，選用高強材料加工，結構緊湊合理，外形美觀，重量輕，攜帶方便。

4、加載錐頭用硬質合金材料制造，強度高、經久耐用。

5、采用應變式傳感器和液晶顯示儀表構成獨立的電子測力系統，具有分辨率高、測試精度高、讀數方便的特點。

6、采用9V方塊電池供電，方便野外使用。
