GBT2951.5-9電線電纜熱延伸試驗裝置

GBT2951.5-9電線電纜熱延伸試驗裝置 熱延伸試驗裝置 線纜熱延伸實驗裝置 電纜熱延伸測試裝置

一、產品簡介：

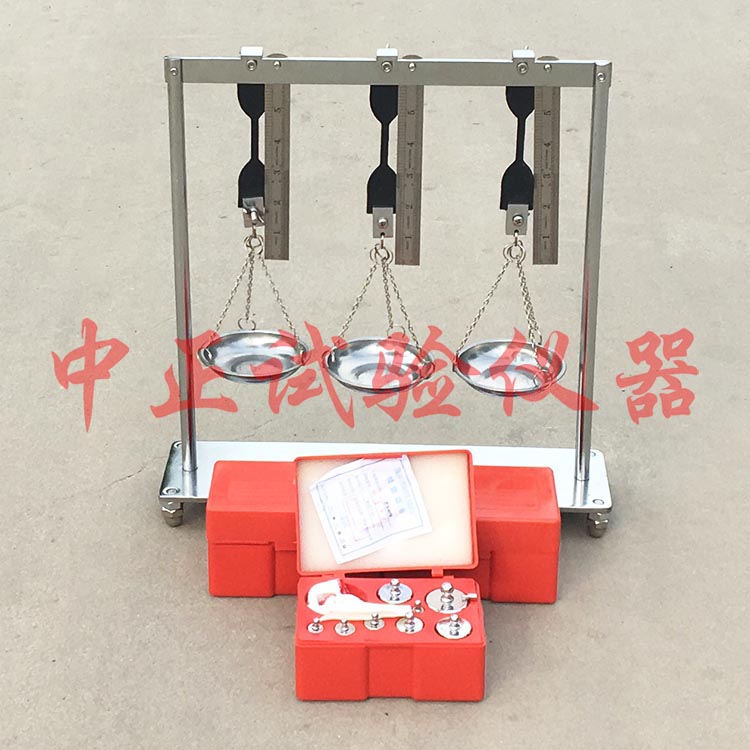

熱延伸裝置是利用zhuan用耐高溫材質精制而成；用來檢測橡膠、塑料或類似材料在高溫老化試驗時的熱延伸性能。同時本公司也生產熱變形試驗裝置及高溫壓力試驗裝置。

二、試驗標準：

符合GB/T2951-2008標準及其它需要該裝置的條款GB5013-2008，需與401-A型老化箱配合使用。

三、產品參數：

1、直尺總長：0-150或200mm[客戶任選，標配150mm]，精度：1mm

2、配重砝碼：1-1000g三套（500g*1個，200g*1個，100g*2個，50g*1個，20g*2個，10g*1個，5g*1個，2g*2個，1g*1個）

3、可同時對三個試樣進行試驗

4、外型尺寸：370*110*420mm

四、使用方法：

1、取樣，試樣制備及其截面積的測定

   從每一被試試樣上切取兩個絕緣樣段和護套樣段，按GB/T2951.1第9章規定的試驗方法制備試樣及測量截面積后進行試驗。啞鈴試件應在除去所有凸脊和或半導電層后從絕緣和護套內層制取。

   試片厚度應不小于0.8mm，不大于2.0mm。如果不能制備0.8mm厚的試片，則允許其z小厚度為0.6mm。

2、試驗設備

  ①試驗應在如GB/T2951.2-1997第8.1條的規定的烘箱中進行。試驗溫度按有關電纜產品標準中對相關材料的規定。

  ②在烘箱內每一試件應從上夾頭懸掛下來，用下夾頭夾住，并在下夾頭上加重物。

  注：用夾頭固定管狀試件時，不應使試件兩端緊密封閉。可用任何適當?shù)姆椒▽崿F(xiàn)，如在試件一端插入一小段金屬針管，其尺寸略小于試件內徑。

3、試驗步驟

   ①試件應懸掛在烘箱中，下夾頭加重物。所產生作用力按有關電纜產品標準對相關材料的規定。

   ②在烘箱內15min后，測量標記線間距離并計算伸長率。如果烘箱沒有觀察窗而必須把門打開進行測量，則應在打開門后30s內測量完畢。烘箱溫度按有關電纜產品標準對相關材料的規定。如有爭議，試驗應帶觀察窗的烘箱內進行，并且不打開箱門測量。

③然后從試件上解除拉力（在下夾頭處把試樣剪斷），并使試件在規定溫度下恢復5min。然后從烘箱中取出試件，慢慢冷卻至室溫，再次測量標記線間的距離。
