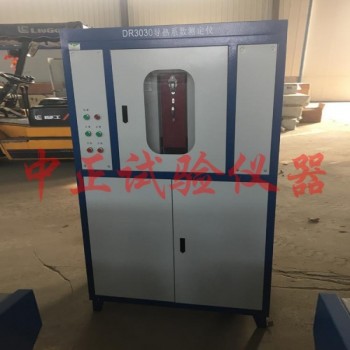

DRCD-3030 導熱系數測定儀

DRCD-3030 導熱系數測定儀 智能導熱系數測定儀 智能化導熱系數測定儀 導熱系數參比板

一、導熱系數測定儀主要特點：

1、微機自動控制，自動完成數據采集和生成報表，智能化程度高，使檢測快捷、準確。

2、主機箱采用復合設計，使用方便，外觀新穎大方。

3、冷單元部分采用自動汽缸夾緊，氣動系統壓力值可調。

4、冷系統采用全封閉式壓縮機組，冷卻快、制冷均勻、運行噪音小。

5、計量加熱單元采用紫銅板作為加熱面板。肯有高導熱性，使溫度均勻熱慣性小，測量結果更準確。

二、導熱系數測定儀技術參數：

1、試件規格：300×300mm；厚度10～40mm（優選厚度25mm）

2、冷板溫度：5℃～50℃

3、熱板溫度：室溫～80℃

4、測試準確度：≤2％

5、測試重復性：<1％

6、源電壓：AC 220V、總功率2KW

7、使用環境：10℃-40℃（建議使用環境為帶空調的實驗室，溫度范圍為：25±5℃）

8、外型尺寸：800×600×1600mm（長×寬×高）

三、導熱系數測定儀工作原理：

采用雙試件測定裝置，防護熱板組：包括加熱單元、冷卻單元。

智能化導熱系數測定儀加熱單元分為在中心的計量單元和由隔縫分開的環繞計量單元的防護單元，并裝有絕熱裝置。

加熱單元采用雙熱面加熱器冷板與雙熱面對稱布置，根據試件的厚度設定移動冷板的空間將被測試件垂直放置在兩個相互平行具有恒定溫度的平板中，在穩定狀態下，試件中心測量部分具恒定熱流，通過測定穩定狀態下流過計量單元的一維恒定熱流Q、計量單元的面積A、試件冷、熱表面的溫度差△T，可以計算出試件的熱阻R，根據試件厚度，就可以準確計算出試件的導熱系數入的值。
