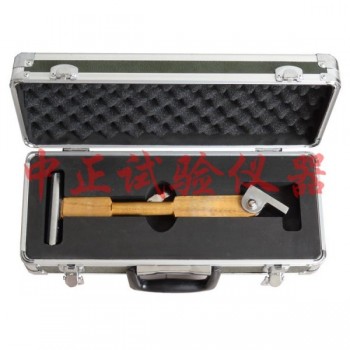

中正STT-940鋼構件鍍鋅層附著性能測定儀

STT-940鋼構件鍍鋅層附著性能測定儀 鋼構件鍍鋅層附著性能測定器

鋼構件鍍鋅層附著性能測定儀適用于熱浸鍍鋅層附著力試驗，是利用錘頭自由跌落擊打試樣來測試鍍鋅層附著性能質量進行評價，產品符合JT/T684-2007《鋼構件鍍鋅層附著性能測定儀》、JT/T281-2007《高速公路波形梁鋼護欄》、JT/T374-1998《隔離柵技術條件》附錄中的技術指標，及GB/T2694-2010《輸電線路鐵塔制造技術條件》的落錘試驗方法。

本產品是公路交通工程及鐵塔類似生產廠家和質檢部門進行產品質量檢測和控制鋼構件鍍鋅層附著性能測試的儀器。

鋼構件鍍鋅層附著性能測定儀技術參數：

錘頭采用45號鋼，質量為(210±10)g，表面鍍鉻。

錘刃硬度(肖氏)不低于40HS。

錘柄采用橡木，質量為(70±10)g。

錘頭中心線至底座面垂直高度：300mm±1mm

底座采用Q235鋼，尺寸為：250mm*250mm*15mm

重量偏差：±1g，幾何尺寸偏差：±1mm。

錘頭、錘柄及底座公稱尺寸及允許偏差

構件名稱 公稱尺寸及允許偏差

錘頭 L(mm) F(mm) c1(mm) a (°) 錘刃切面平整度(UM) 刃口寬度

100±2 60±1 20±1 90±1 ≤8 ≤0.1

錘柄 A(mm) B(mm) C(mm) D(mm) Φ2 N(mm)

275±5 100±2 105±2 27±1 20±1 15°-1

底座 E(mm) H(mm) G(mm) K(mm) M(mm)

25±1 30±1 15°±1 22±1 60±1
