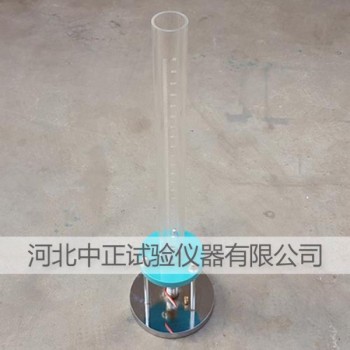

中正DB11T775-B透水混凝土路面透水性試驗儀

DB11T775-B透水混凝土路面透水性試驗儀 透水混凝土路面透水性試驗裝置

一、透水混凝土路面透水性試驗儀概述：

透水混凝土路面透水性試驗儀，加工細致，測試精度高。Te有滲水面積標準環，bao證滲水面積準確無誤，從而使測定結果高度準。適用于透水混凝土試塊及路面的透水性檢測。符合《DB11/T775-2010 透水混凝土路面技術規程》要求。

二、透水混凝土路面透水性試驗儀主要參數：

1、量筒：有機玻璃制成，裝于儀器的上部，容積約1200mL，上面標有刻度，分辨率為2mL；

2、頂盤：有機玻璃管嚴密安裝在頂盤上；

3、接管：連接量筒與底座，中間裝有不銹鋼閥門，用于試驗的開停；

4、底座：底座的下部有槽，安裝隨帶的膠圈；

5、支架：由立柱組成，起連接頂盤與底座的作用；

6、配重塊：四塊，每塊約2.5kg，內徑∮150mm；

7、滲水面積標準環內徑：150mm；

8、配件：標記環。

三、透水混凝土路面透水性試驗儀準備事項：

1、備好水桶、水、紅墨水、粉筆、掃帚等。

2、準備好密封材料，黃油，玻璃膩?zhàn)踊蛳鹌つ嗟取?/span>

3、xuan好測試路面或試塊。

4、在盛有潔凈水桶中滴入幾滴紅墨水，使水變成淡紅色。

四、透水混凝土路面透水性試驗儀試驗方法：

1、紅色液體配制：用自來水和紅墨水配置淡紅色的液體，液體以淺紅色，且容易在容器內辨認刻度為準。

2、將要測定的路面以500㎡為1個測區進行劃分，總面積不足500㎡的亦作為1個測區，6個測點為一組。

3、在路面上沿圓圈鋪一個圈密封材料，邊涂邊用收壓緊，使密封材料嵌滿密封隙且牢固地粘結在路面上，密封料圈的內徑與底座內經相同，將透水試驗儀底座用力壓在路面上，再加上配重鐵圈壓住儀器底座，以防水從底座與路面間流出。

4、關閉吸管中間的開關，向儀器的量筒中注入淡紅色的水至0刻度位置，總量為1200mL。

5、迅速將開關全部打開，水開始從細管下部流出，待水面下降至100mL時，立即開動秒表，至水面下降至1100 mL時為止，記錄測試時間T。測試過程中，如水從底座與密封材料間流出，說明底座與路面密封不好，應移至附近干燥路面處重新測試。如水面下降速度很慢，從水面下降至100 mL開始，測試得1min的透水量即可停止。若實試驗時下降至一定程度后水面基本保持不動，說明路面基本不透水或根本不透水，則在報告中注明。

6、按以上步驟在每個測區選擇6個測點測定透水系數，取其平均值，作為檢測結果。
